Uma comparação de três tipos comuns de redutores industriais

Hum caixa de velocidades industrial refere-se a uma unidade independente que consiste em engrenagens, engrenagens sem-fim ou engrenagens sem-fim encerradas em uma caixa de carga. A principal função de uma caixa de engrenagens industrial é alterar a velocidade e o torque de saída, fornecendo alto torque e baixa velocidade de rotação.

Os redutores de engrenagens industriais comuns incluem principalmente: redutores de engrenagens, redutores de engrenagens helicoidais e redutores de engrenagens planetárias. Neste artigo, o fornecedor de redutores de engrenagem SGR fornecerá uma comparação abrangente desses três tipos comuns de redutores de engrenagem para ajudá-lo a entendê-los rapidamente.

(1) Redutores de engrenagem

Os tipos comuns de redutores de engrenagem incluem redutores de engrenagem cilíndrica, redutores de engrenagem cônica e redutores de engrenagem cilíndrica cônica. Dentre estes, os redutores cilíndricos são os mais utilizados e possuem uma gama mais ampla de aplicações. Os redutores de engrenagem cilíndricos podem ser classificados em redutores de engrenagem cilíndricos de estágio único, de estágio duplo e de três estágios, entre outros.

Os redutores de engrenagem cilíndricos de estágio são adequados apenas para taxas de redução de 3 a 5. Os dentes da engrenagem podem ser retos, helicoidais ou em espinha. A carcaça geralmente é feita de ferro fundido, mas também pode ser fabricada com chapas de aço soldadas. Os rolamentos são comumente usados, sendo os rolamentos deslizantes usados ​​apenas para cargas pesadas ou velocidades muito altas.

Os redutores de engrenagem cilíndrica de dois estágios podem ser divididos em três tipos: tipo expandido, tipo de fluxo dividido e tipo coaxial, com taxas de redução aplicáveis variando de 8 a 40.

Em redutores de engrenagens cilíndricas de dois estágios, as engrenagens do redutor de engrenagens cilíndricas de eixo paralelo de dois projetos são dispostas assimetricamente em relação aos rolamentos, exigindo um alto grau de tensão do eixo.  As extremidades de entrada e saída de torque são posicionadas longe das engrenagens para reduzir a distribuição desigual de carga ao longo da largura da engrenagem causada pela deformação por flexão do eixo. O redutor de engrenagem cilíndrica de dois estágios e eixo paralelo possui uma estrutura simples e é o tipo mais utilizado.

Em um redutor de engrenagem cilíndrica de dois estágios e caminho dividido, as engrenagens são dispostas simetricamente em relação aos rolamentos, resultando em uma distribuição de tensão mais uniforme nas engrenagens e nos rolamentos. Para minimizar a força axial total no eixo, as orientações da hélice dos dois pares de engrenagens devem ser opostas. Os redutores de engrenagens cilíndricas de dois estágios e caminho dividido possuem uma estrutura mais complexa e são frequentemente usados ​​em aplicações que envolvem alta potência e cargas variáveis.

Os redutores de engrenagens cilíndricas coaxiais de dois projetos têm uma grande dimensão axial, um eixo intermediário longo e uma relativamente baixa. Quando a profundidade de aprendizagem das duas grandes engrenagens no óleo de exploração é semelhante, a capacidade de carga das engrenagens do estágio de alta velocidade não pode ser totalmente utilizada. Os redutores de engrenagens cilíndricas coaxiais de dois estágios são comumente usados ​​em aplicações onde os eixos de entrada e saída estão no mesmo eixo.

Em geral, os redutores têm alta eficiência de transmissão, operação confiável, longa vida útil e são simples de manter. Eles são amplamente utilizados em indústrias como metalurgia, mineração e remoção de carvão, máquinas agrícolas e impressão e tingimento têxtil.

(2) Redutores de engrenagem helicoidal

Os redutores de engrenagem helicoidal são divididos principalmente em redutores de engrenagem helicoidal cilíndrica, redutores de engrenagem helicoidal envolvente, redutores de engrenagem helicoidal cônicos e redutores de engrenagem helicoidal.

Os redutores de engrenagem helicoidal são adequados para taxas de redução de 10 a 80. Os redutores de engrenagem helicoidal têm uma estrutura compacta, uma grande taxa de transmissão, operação suave e baixo ruído, mas sua eficiência de transmissão é baixa, tornando-os adequados para aplicações intermitentes de baixa potência.

Além disso, os redutores de rosca sem fim possuem função de travamento automático em marcha à ré, o que os torna ideais para aplicações que desabilitam a prevenção de reversão de carga e garantem a operação segura em equipamentos de elevação vertical e sustentação para serviços pesados. As aplicações típicas incluem: equipamentos de elevação e elevação, equipamentos de mineração e metalurgia, atuadores de válvulas, automação e máquinas especializadas, etc.

Por exemplo, o sem-fim e a roda sem-fim dos redutores desempenho de engrenagem sem-fim da SGR engatam com vários dentes, com o sem-fim feito de aço 20CrMnTi, carburado, resistido e depois retificado, e a roda sem-fim feita de liga de bronze de alto, garantindo resistência ao desgaste, alta eficiência de transmissão e longa vida útil.

Em comparação com conjuntos de engrenagens helicoidais cilíndricas com as mesmas especificações, a capacidade de carga e a eficiência da transmissão são significativamente melhoradas.  Ele também exibe propriedades de autotravamento em altas relações de transmissão, melhorando eficazmente o desempenho de segurança das máquinas de elevação. Nossa empresa tem colaborado com universidades relevantes para conduzir pesquisas sistemáticas sobre design, processos de fabricação, montagem e métodos de teste, na esperança de contribuir para o desenvolvimento e promoção desta nova tecnologia de transmissão inventada por engenheiros chineses.

(3) Redutores de engrenagens planetárias

Os redutores de engrenagens planetárias incluem redutores de engrenagens planetárias envolventes, redutores de catavento cicloidais e redutores de engrenagens harmônicas. Entre estes, o redutor planetário envolvente é o tipo mais amplamente utilizado, tecnologicamente maduro e adaptável industrialmente.

Devido à sua estrutura exclusiva de transmissão de engrenagem planetária, a taxa de redução mínima de estágio único de uma caixa de engrenagens planetárias é 3 e a máxima geralmente não excede 10. As taxas de redução comuns são: 3/4/5/6/8/10. O número de investimentos em uma caixa de câmbio geralmente não excede 3, mas algumas caixas de câmbio personalizadas podem atingir 4 ajustes de redução.

Em comparação com outros redutores de engrenagem, os redutores de engrenagem planetária oferecem vantagens como alta dificuldade, alta precisão, alta eficiência de transmissão, alto torque, tamanho compacto, divisão de potência, malha multidentes, longa vida útil e operação suave. Além disso, os redutores planetários são instalados principalmente em motores de passo e servomotores para reduzir a velocidade, aumentar o torque e combinar a inércia. Eles são amplamente utilizados em áreas essenciais, como automação industrial, máquinas de precisão, novos equipamentos de energia, máquinas de construção e equipamentos de fabricação de alta qualidade.

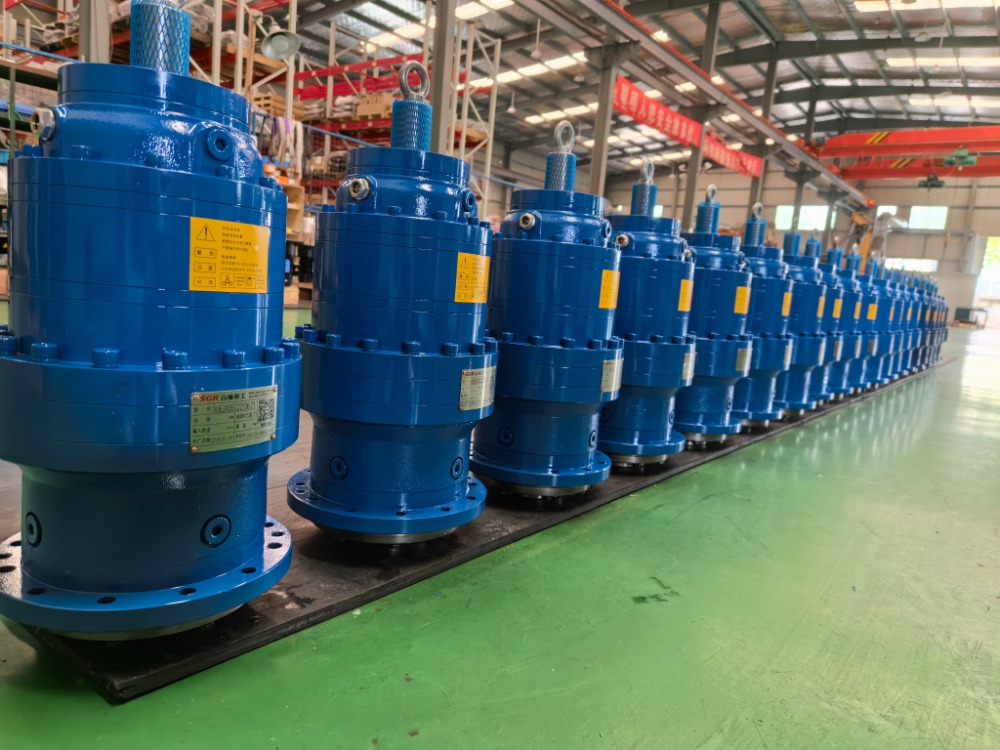

Por exemplo, os redutores planetários da SGR apresentam engrenagens feitas de aço 20CrMnTi, que são carburizadas, temperadas e depois retificadas com precisão.  Eles oferecem vantagens como compartilhamento de carga multidentes, operação suave e confiável e alta eficiência mecânica.

O produto se posiciona como um “substituto de redutores importados do mesmo tipo” (pode substituir produtos similares de marcas estrangeiras como Brevini, Dynamic, Rossi e Bonfiglioli).  Seu conceito de design e tecnologia de fabricação estão de acordo com os padrões internacionais. Devido ao serviço localizado e uma relação preço-desempenho favorável, ganhou o reconhecimento de usuários em vários campos industriais, incluindo máquinas de construção, equipamentos auxiliares marítimos, máquinas de mineração e máquinas têxteis e de impressão. (Autor, SGR, Angie Zhang)
