Uma comparação abrangente de três redutores de velocidade industriais comuns

Redutores de engrenagem, redutores planetários , e os redutores de engrenagem helicoidal são atualmente os três tipos de redutores mais prevalentes no setor industrial. Em virtude de suas funções principais – como reduzir a velocidade de rotação, aumentar o torque e combinar a inércia – esses três tipos de redutores são amplamente utilizados em uma ampla gama de processos de fabricação industrial e equipamentos mecânicos.

Neste artigo, a SGR fornecerá uma comparação abrangente desses três tipos comuns de redutores industriais, ajudando você a obter uma compreensão completa de cada um para melhor atender aos requisitos específicos do seu equipamento.

Redutor de engrenagem

O redutor de engrenagem é o tipo de redutor de velocidade mais fundamental e tecnologicamente maduro. Ele altera a velocidade de rotação e o torque por meio do engrenamento mútuo de engrenagens de diversos tamanhos e contagens de dentes. O princípio de transmissão de um redutor de marcha é análogo à mudança de marcha ao andar de bicicleta, onde a corrente alterna entre marchas de tamanhos diferentes. Através de combinações engenhosas de engrenagens, os redutores podem facilmente obter redução de velocidade e amplificação de torque, atendendo assim aos requisitos de potência de uma ampla gama de equipamentos industriais.

Um redutor de engrenagem atua como um "minimotor" dentro de um equipamento mecânico, transformando a potência de entrada de alta velocidade em energia de saída de velocidade mais baixa, porém mais potente. Em comparação com outros tipos de redutores, os redutores oferecem alta eficiência, estrutura simples e baixo custo; no entanto, eles são relativamente volumosos. Conseqüentemente, eles são utilizados principalmente em setores industriais em geral, como motores elétricos, máquinas-ferramentas e correias transportadoras.

Ao selecionar um redutor de engrenagem, é recomendável considerar principalmente a precisão, a capacidade de carga e a eficiência.

Os redutores de engrenagem de alta precisão operam com mais suavidade, apresentam erros mínimos e garantem que a precisão dos produtos fabricados atenda aos padrões exigidos. Em máquinas pesadas – como equipamentos de mineração – redutores com alta capacidade de carga são essenciais para acionar componentes mecânicos maciços e garantir sua operação estável. Os redutores de engrenagem de alta eficiência também podem ajudar as empresas a obter economias significativas nos custos de energia. Além disso, o design e os processos de fabricação superiores servem para minimizar as perdas por atrito entre as engrenagens, aumentando assim a eficiência da transmissão.

Redutor Planetário

O redutor planetário é um tipo de redutor de velocidade que “surgiu” nos últimos anos; sua estrutura se assemelha a "planetas orbitando o sol" (consistindo em uma engrenagem solar, engrenagens planetárias, uma coroa externa, uma coroa interna e um suporte planetário). Quando um motor ou motor aciona a rotação da engrenagem solar, as engrenagens planetárias giram em torno de seus próprios eixos enquanto giram simultaneamente em torno da coroa interna, obtendo assim redução de velocidade.

Como um tipo emergente de redutor de velocidade, o redutor de engrenagem planetária emprega um arranjo exclusivo de engrenagem planetária que apresenta uma estrutura compacta, alta eficiência, alta capacidade de torque, alta precisão, baixo ruído, folga mínima e uma longa vida útil. Além disso, possui excepcional resistência a choques e sobrecargas, permitindo-lhe adaptar-se a uma ampla gama de condições operacionais adversas. Consequentemente, é capaz de atender às demandas de equipamentos de alta carga – como transportadores e elevadores – na produção industrial, bem como aos requisitos de aplicações de alta precisão, incluindo juntas robóticas e máquinas-ferramentas CNC.

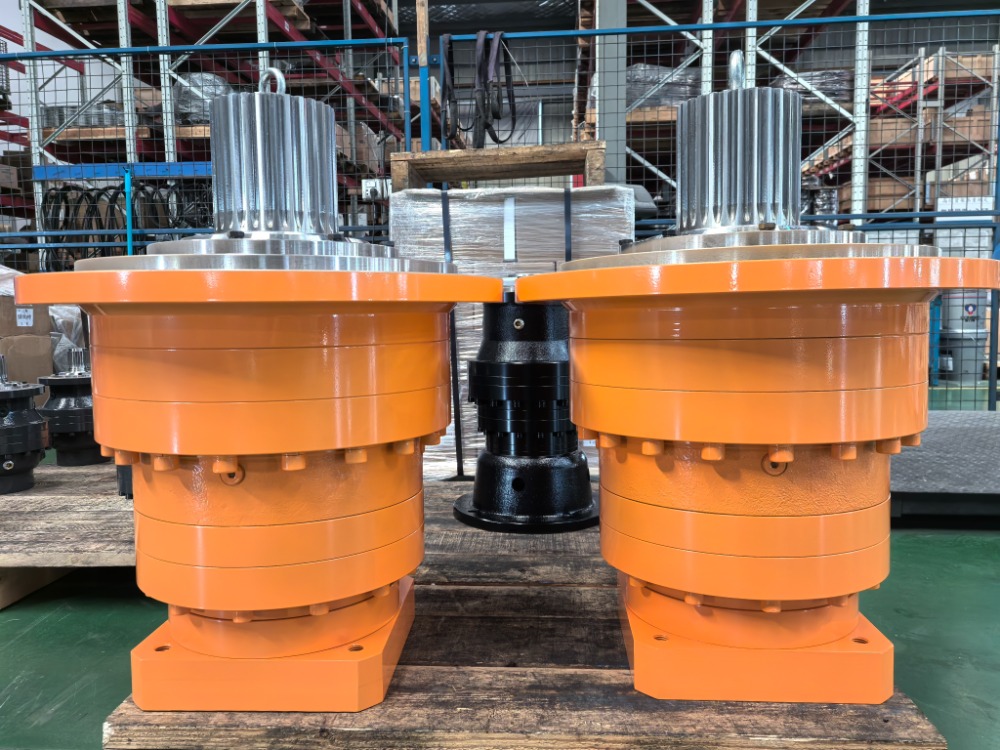

Por exemplo, os redutores planetários da série N desenvolvidos e fabricados pela SGR apresentam engrenagens feitas de aço 20CrMnTi que passam por processos de cementação, têmpera e retificação de precisão. Essas unidades oferecem inúmeras vantagens, incluindo compartilhamento de carga multidentes, operação suave e confiável e alta eficiência mecânica. Posicionados como um “substituto para redutores importados comparáveis”, esses produtos se alinham aos padrões internacionais tanto na filosofia de design quanto na tecnologia de fabricação. Além disso, graças ao suporte de serviço localizado, eles conquistaram o reconhecimento de usuários em vários setores industriais – incluindo máquinas de construção, equipamentos auxiliares marítimos, máquinas de mineração e máquinas têxteis e de impressão – oferecendo um equilíbrio excepcional entre desempenho e relação custo-benefício.

Ao selecionar um redutor planetário, recomenda-se priorizar a taxa de redução, torque, precisão e adaptabilidade ambiental.

Se não estiver disponível uma correspondência exata para a taxa de redução necessária, você poderá optar pela taxa disponível mais próxima ou considerar uma solução personalizada. Quanto à seleção do torque, é fundamental garantir que o torque nominal de saída do redutor seja maior ou igual ao torque máximo de trabalho efetivamente requerido pelo equipamento. Em ambientes modernos de automação industrial, existem requisitos rigorosos para a precisão dos redutores planetários; portanto, é imperativo selecionar uma unidade caracterizada por alta precisão e folga mínima. Além disso, para aplicações específicas onde o redutor deve operar sob temperaturas extremas ou em ambientes especializados, é necessário consultar previamente o fabricante do redutor planetário durante o processo de seleção.

Redutor de engrenagem helicoidal

Um redutor de engrenagem helicoidal utiliza a engrenagem de um sem-fim e uma roda sem-fim para obter redução de velocidade e amplificação de torque; suas principais características são a capacidade de atingir uma taxa de redução substancial através de um único estágio de transmissão, bem como sua capacidade de travamento automático.

Em equipamentos automatizados, máquinas de transporte, máquinas de embalagem, elevadores, transportadores e vários sistemas de transmissão industriais, os redutores de engrenagem helicoidal - utilizando sua estrutura exclusiva de roda helicoidal e sem-fim - transformam a entrada de alta velocidade e baixo torque de um motor na saída de baixa velocidade e alto torque necessária na extremidade de saída, atendendo assim à necessidade crítica do equipamento de recursos de acionamento de alto torque e baixa velocidade.

Por exemplo, os redutores de engrenagem sem-fim da série C desenvolvidos e fabricados pela SGR apresentam um sem-fim fabricado em aço 20CrMnTi - que passa por cementação, têmpera e retificação de engrenagem de precisão - e uma roda sem-fim feita de liga de bronze de alto desempenho. Esta construção garante uma resistência ao desgaste excecional e duradoura, uma elevada eficiência de transmissão e uma vida útil prolongada. Em comparação com conjuntos de engrenagens helicoidais cilíndricas de especificações equivalentes, essas unidades demonstram capacidade de suporte de carga e eficiência de transmissão significativamente melhoradas; além disso, em altas taxas de redução, eles apresentam propriedades mecânicas de autotravamento, reforçando assim efetivamente o desempenho de segurança das máquinas de elevação.

Ao selecionar um redutor de engrenagem helicoidal, recomenda-se considerar principalmente a taxa de redução, o torque de saída e se uma função de travamento automático é necessária.

A taxa de redução determina a velocidade de saída; portanto, recomenda-se calcular a relação necessária com base na velocidade do motor e na velocidade de saída necessária do equipamento para evitar “operação de sobrecarga”. O torque de saída é um parâmetro crítico em redutores de engrenagem helicoidal; o torque nominal de saída do redutor deve exceder o torque operacional real - especialmente em aplicações que envolvem partidas e paradas frequentes ou cargas de choque pesadas (como talhas e misturadores). A capacidade de travamento automático é uma característica fundamental dos redutores de engrenagem helicoidal; conseqüentemente, se a aplicação específica - como uma plataforma de elevação ou atuador de válvula - exigir uma função de travamento automático, um redutor de engrenagem helicoidal é a escolha definitiva. (Autor, SGR, Angie Zhang)
