Um artigo detalhado sobre caixa de engrenagens redutora planetária

No campo da transmissão mecânica, caixa de engrenagens redutora planetária , também conhecidas como caixas de engrenagens planetárias, são mecanismos de transmissão altamente eficientes que consistem em múltiplas engrenagens planetárias girando em torno de uma engrenagem solar. Eles não apenas reduzem efetivamente a velocidade, mas também amplificam proporcionalmente a saída de torque do motor, desempenhando um papel crucial como “coração de potência” na indústria moderna.

De acordo com relatórios de pesquisa de mercado, o tamanho do mercado global de caixas de engrenagens redutoras planetárias ultrapassou US$ 20 bilhões até 2025 e é amplamente utilizado em muitas indústrias de alto crescimento, como equipamentos de automação, robótica, energia eólica e máquinas de construção.

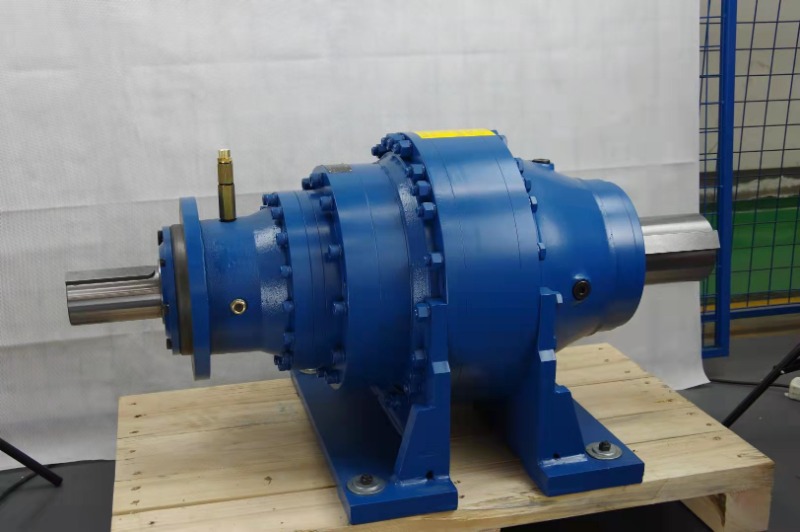

Como fabricante líder nacional de equipamentos de transmissão, a SGR tem se concentrado na pesquisa, desenvolvimento e fabricação de caixas de engrenagens redutoras planetárias desde a sua criação. Suas caixas redutoras planetárias da série N conquistaram a confiança dos usuários e alto reconhecimento do mercado com sua gama completa de modelos, diversas formas de entrada e saída e alta eficiência mecânica.

Neste artigo, apresentarei em detalhes as características e vantagens das caixas de engrenagens redutoras planetárias e das transmissões de engrenagens planetárias.

(1) Características da transmissão por engrenagem planetária

Em comparação com os redutores de eixo paralelo tradicionais, os redutores planetários têm vantagens técnicas significativas:

Projeto de divisão de potência: Múltiplas engrenagens planetárias compartilham a carga, melhorando a capacidade geral de carga;

Projeto de estrutura coaxial: O eixo de entrada e o eixo de saída estão na mesma linha central, resultando em uma estrutura compacta;

Boa estabilidade de movimento: As engrenagens planetárias são distribuídas uniformemente e as forças inerciais se cancelam, resultando em uma operação mais estável;

Pode realizar transmissão composta: suporta a síntese e decomposição de movimento e é adequado para cenários de controle complexos.

As principais vantagens e desvantagens dos redutores planetários:

（2）Introdução detalhada às vantagens das caixas de engrenagens redutoras planetárias

1. Estrutura compacta e alta capacidade de carga

Nas caixas redutoras planetárias, o método de transmissão coaxial das engrenagens centrais e as características de divisão de potência resultam em uma estrutura muito compacta. Além disso, em caixas redutoras planetárias, diversas engrenagens planetárias são distribuídas uniformemente em torno da engrenagem central para compartilhar a carga, reduzindo assim a carga em cada engrenagem.

Além disso, a caixa redutora planetária aproveita ao máximo a grande capacidade de carga da engrenagem interna e o volume do próprio anel de engrenagem interno em sua estrutura, reduzindo assim suas dimensões externas, tornando-a pequena em tamanho, compacta em estrutura e com grande capacidade de carga.

2. Alta eficiência de transmissão

A estrutura simétrica dos acionamentos de engrenagens planetárias garante forças equilibradas em cada engrenagem planetária, e as forças opostas que atuam nos rolamentos são mutuamente equilibradas, reduzindo assim as perdas por atrito interno e melhorando a eficiência da transmissão. Com um projeto adequado, a eficiência de um redutor planetário de estágio único pode atingir 97% ~ 99%, excedendo em muito a de outros tipos de engrenagens de redução.

3. Grande taxa de transmissão, permitindo controle de movimento complexo

Ao selecionar o tipo de transmissão de engrenagem planetária e o arranjo de engrenagens apropriados, uma grande relação de transmissão pode ser alcançada com apenas algumas engrenagens. Mesmo com uma grande relação de transmissão, as transmissões de engrenagens planetárias ainda mantêm muitas vantagens, como estrutura compacta, peso pequeno e tamanho pequeno.

4. Movimento estável e forte resistência ao impacto e vibração

Como as múltiplas engrenagens planetárias estão distribuídas uniformemente em torno da engrenagem solar, as forças inerciais entre as engrenagens planetárias e o suporte planetário se cancelam, tornando todo o processo de transmissão mais suave. Ao mesmo tempo, o grande número de dentes envolvidos na malha aumenta ainda mais a resistência do sistema a choques e vibrações, garantindo uma operação estável mesmo sob condições de trabalho complexas.

(3) Direção de desenvolvimento da tecnologia de transmissão de engrenagens planetárias

Atualmente, existem mais de 50 projetos de séries padrão de transmissões de engrenagens planetárias envolventes em todo o mundo, e uma variedade de novas estruturas foram derivadas, como redutores cicloidais planetários, redutores harmônicos e redutores de anel duplo, para atender às diversas necessidades de diferentes indústrias.

Com a atualização dos materiais e a melhoria dos processos de tratamento térmico, as atuais caixas de engrenagens redutoras planetárias geralmente adotam tratamentos térmicos químicos, como cementação e nitretação durante o processo de fabricação para aumentar a dureza superficial e a resistência ao desgaste das engrenagens.

Atualmente, a precisão da fabricação de engrenagens atingiu o nível 6 ou superior. No futuro, ao melhorar a dureza e a precisão, as caixas de engrenagens redutoras planetárias poderão atingir tamanhos de engrenagem menores, mantendo a capacidade de carga, economizando ainda mais energia.

Com o desenvolvimento da indústria e das máquinas, o design modular de caixas de engrenagens redutoras planetárias se tornará mais difundido. Os fabricantes de caixas de engrenagens redutoras planetárias combinarão e configurarão engrenagens de acordo com as diferentes necessidades de aplicação do usuário, melhorando a adaptabilidade e a flexibilidade.

Além disso, com o desenvolvimento da fabricação inteligente, as futuras caixas de engrenagens redutoras planetárias serão profundamente integradas com servoacionamentos, sistemas de controle e outras tecnologias para criar soluções inteligentes de transmissão integradas.（Autor: SGR, Angie Zhang）
