Parâmetros -chave para selecionar um redutor de engrenagem de verme cilíndrico

Escolhendo o direito Redutor de engrenagem de minhocas cilíndricas é crítico para a eficiência e a longevidade de qualquer sistema mecânico. Não se trata apenas de encontrar um componente que se encaixa; Trata -se de corresponder aos recursos do redutor com as demandas específicas do seu aplicativo. Este guia o levará através dos parâmetros essenciais a serem considerados, do poder e da velocidade ao material e à lubrificação, garantindo que você tome uma decisão informada.

Compreendendo os requisitos de carga e energia

O primeiro passo na seleção de um Redutor de engrenagem de minhocas cilíndricas é avaliar com precisão os requisitos de energia e torque do seu aplicativo. Os componentes incompatíveis podem levar a falhas prematuras, ineficiência ou até danos ao sistema. Um entendimento detalhado desses parâmetros garante que o redutor possa lidar com a carga de trabalho sem ficar sobrecarregado.

Torque de potência de entrada e saída

A potência de entrada é a energia fornecida ao redutor, normalmente de um motor. O torque de saída é a força de rotação que o redutor oferece à máquina acionada. Esses dois parâmetros estão inversamente relacionados através da relação de transmissão. Compreender esse relacionamento é crucial para o dimensionamento adequado.

• Poder de entrada: Esta é a potência fornecida pelo motor. Normalmente é medido em Kilowatts (KW) ou Hora de potência (HP).
• Torque de saída: Essa é a força de torção que o redutor transmite para a carga. É medido em Newton-Meters (nm) ou libra de libra (lb-in).
• Comparação: Uma potência de entrada mais alta e uma taxa de redução maior geralmente resultam em um torque de saída mais alto.

Velocidade de entrada e saída

As velocidades nas quais o redutor opera são tão importantes quanto a energia. A velocidade de entrada é determinada pelo RPM do motor, enquanto a velocidade de saída é um resultado direto da relação de transmissão. Esse relacionamento é fundamental para alcançar a velocidade de operação desejada para sua aplicação.

• Velocidade de entrada: A velocidade do eixo do motor conectada ao verme.
• Velocidade de saída: A velocidade do eixo da engrenagem, que é a velocidade de entrada dividida pela relação de transmissão.
• Relação: Uma relação de transmissão mais alta resultará em uma velocidade de saída mais baixa. Por exemplo, uma velocidade de entrada de 1450 rpm e uma relação de engrenagem de 30: 1 produzirá uma velocidade de saída de aproximadamente 48,3 rpm. Isso é fundamental para Cálculo de redução de velocidade .

Explorando relações de engrenagem e eficiência

A relação de transmissão e a eficiência geral são o coração de qualquer Redutor de engrenagem de minhocas cilíndricas . Uma proporção mais alta fornece maior multiplicação de torque, mas geralmente vem com uma troca de eficiência. Compreender esse equilíbrio é essencial para aplicações que exigem alta força e conservação de energia.

Relação de transmissão e suas implicações

A relação de transmissão é a proporção do número de dentes na roda de minhocas para o número de partidas no worm. Influencia diretamente a redução de velocidade e o aumento do torque. Para aplicações como Caixas de câmbio de pequenos vermes , uma alta proporção pode obter uma redução significativa de velocidade em uma forma compacta.

• Baixa proporção (por exemplo, 5: 1 a 30: 1): Oferece maior eficiência, mas menos multiplicação de torque.
• Alta proporção (por exemplo, 60: 1 a 100: 1): Fornece alta saída de torque e redução de velocidade significativa. Este é um requisito comum em um caixa de câmbio de worm para correia transportadora .

Eficiência e geração de calor

A eficiência é a razão entre a potência de saída e a potência de entrada. As engrenagens de worm são conhecidas por menor eficiência em comparação com outros tipos de engrenagens, especialmente em altas proporções. Essa energia perdida é convertida em calor, o que pode afetar o desempenho e a vida útil do redutor. Entender isso é fundamental para um Guia de lubrificação de redutor de engrenagem de worm , pois a lubrificação adequada ajuda a gerenciar esse calor.

• Eficiência: Varia significativamente com a relação de transmissão e o ângulo de chumbo do worm. Proporções mais altas levam a menor eficiência.
• Aquecer: Uma conseqüência direta de ineficiência. O calor excessivo pode degradar o lubrificante, os selos de dano e reduzir a vida dos componentes.

Materiais, instalação e manutenção

As características físicas e requisitos de manutenção de um Redutor de engrenagem de minhocas cilíndricas são tão importantes quanto os parâmetros operacionais. Os materiais utilizados, o método de instalação e o cronograma de lubrificação contribuem para o desempenho e a confiabilidade gerais do redutor.

Materiais e construção

A escolha dos materiais afeta diretamente a durabilidade do redutor e a capacidade de suporte de carga. O worm é normalmente feito de aço endurecido, e a roda de minhoca é feita de bronze, criando um emparelhamento de baixo atrito e resistente a desgaste.

• Minhoca: Frequentemente feito de aço endurecido por maiúsculas, moído a um acabamento alto para reduzir o atrito.
• Roda de minhocas: Normalmente, o bronze fundido, que é mais suave que o worm para minimizar o desgaste no componente mais caro.
• Habitação: Geralmente, ferro fundido ou alumínio, escolhido por suas propriedades de rigidez e dissipação de calor. O alumínio é mais leve, enquanto o ferro fundido é mais robusto.

Montagem e lubrificação

A montagem adequada e um cronograma de lubrificação consistente são essenciais para a longevidade. A montagem pode ser uma montagem universal de flange, montada nos pés ou um design montado no eixo. O método de lubrificação, cheio de graxa ou cheio de óleo, é fundamental para reduzir o atrito e o gerenciamento do calor.

Orientação de montagem

• Montado no pé: O tipo mais comum, com o redutor aparafusado para uma superfície plana.
• Montado em flange: Ideal para aplicações em que o redutor precisa ser anexado diretamente a uma máquina ou face do motor.
• Montado no eixo: O redutor é montado diretamente no eixo acionado.

Lubrificação e manutenção

• Tipo de lubrificante: Depende da velocidade, temperatura e carga de operação. Os óleos sintéticos são frequentemente usados ​​para aplicações de alta temperatura ou alta velocidade.
• Cronograma de manutenção: As verificações regulares dos níveis de petróleo e alterações programadas de óleo são vitais para evitar o desgaste prematuro. Esta é uma parte essencial de qualquer Plano de manutenção redutor de engrenagem de worm .

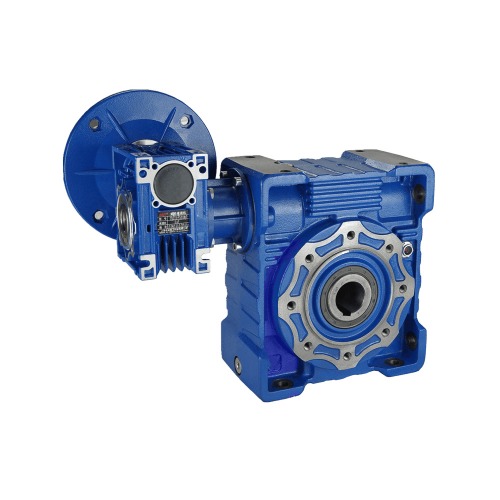

Caixas de câmbio de worm cilíndricas de estágio duplo
