Máquinas industriais pesadas desativam um sistema de transmissão capaz de fornecer alto torque de maneira confiável, ao mesmo tempo que permanece compacto, eficiente e fácil de integrar no projeto geral da máquina. Entre os vários tipos de redutores industriais disponíveis, a caixa de engrenagens planetárias coaxial montada em base fornece uma solução eficaz para muitas aplicações exigentes.
Este tipo de caixa de engrenagens planetárias combina duas características estruturais importantes: a entrada e a saída são dispostas coaxialmente, enquanto a caixa de engrenagens é suportada com segurança por meio de uma configuração montada na base. Combinado com as características de compartilhamento de carga das engrenagens planetárias, esse projeto fornece uma solução de transmissão compacta para máquinas industriais que desativam alto torque e transmissão de potência estável.

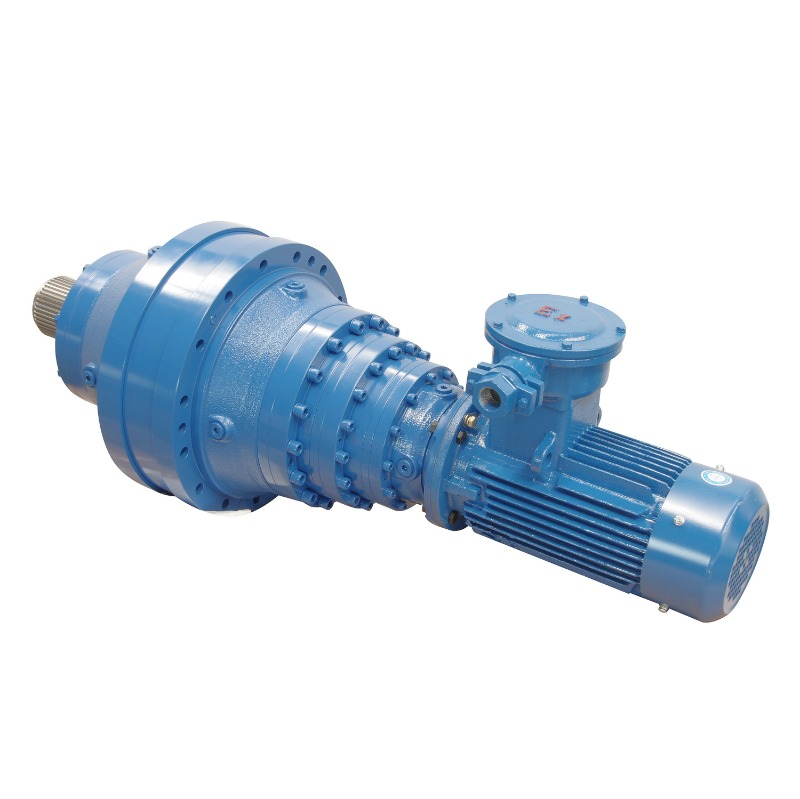

A Série N da SGR inclui alto torque caixa de engrenagens planetárias coaxiais configurações para aplicações industriais exigentes. A família de produtos possui design modular e suporta diferentes configurações de entrada, saída, montagem e vários estágios. A SGR especifica uma faixa de torque de saída de até T2 ≤ 750.000 N·m e uma taxa de transmissão de i ≥ 3 para a série de produtos referenciada.
Então, o que é exatamente uma caixa de engrenagens planetárias montada em base coaxial, quais vantagens ela oferece e como os engenheiros devem selecionar uma para equipamentos pesados?
Este artigo explica os fundamentos.
Uma caixa de engrenagens planetárias coaxial é um redutor de engrenagem planetária no qual a entrada e a saída são organizadas ao longo do mesmo eixo central.
Internamente, uma transmissão planetária típica consiste em uma transmissão solar, múltiplas engrenagens planetárias, um suporte planetário e uma coroa. As engrenagens planetárias giram em torno da engrenagem solar enquanto engatam simultaneamente na coroa.
Uma das principais vantagens deste arranjo é o compartilhamento de carga.
Em vez de transmitir toda a carga através de um único par de engrenagens, várias engrenagens planetárias podem participar na transmissão do torque. Isto ajuda o sistema planetário a atingir alta densidade de torque dentro de uma estrutura relativamente compacta.
O termo montado na base refere-se a como a caixa de engrenagens está instalada.
Em vez de depender exclusivamente de uma flange de saída ou de um arranjo montado em eixo, a caixa de engrenagens é apoiada por uma base de montagem que pode ser integrada à estrutura ou fundação da máquina.
A combinação de um layout de transmissão coaxial com uma estrutura montada na base torna esse tipo de caixa de engrenagens particularmente útil para máquinas industriais onde são necessários alto torque, instalação estável, dimensões compactas e integração flexível de equipamentos.
O portfólio de redutores planetários da SGR inclui configurações coaxiais com base/pé, flange e soluções de montagem relacionadas ao eixo, permitindo que diferentes arranjos sejam selecionados de acordo com o projeto da máquina.
O princípio de funcionamento fundamental é semelhante ao de outras caixas de engrenagens planetárias.
A energia entra no sistema de engrenagens planetárias através do lado de entrada e é transmitida através da engrenagem solar, engrenagens planetárias, coroa e transportador de acordo com a configuração específica da caixa de engrenagens.
A principal característica é que múltiplas engrenagens planetárias podem compartilhar a carga transmitida.
Este princípio de divisão de potência é particularmente importante em máquinas pesadas porque o torque necessário não precisa ser transmitido através de apenas uma engrenagem.
Como resultado, as caixas de engrenagens planetárias podem fornecer alta capacidade de torque em relação às suas dimensões físicas.
Em um arranjo coaxial, a entrada e a saída permanecem no mesmo eixo, produzindo um caminho de transmissão de energia simplificado que pode simplificar a integração em muitos layouts de máquinas.
Quando for necessário uma taxa de redução mais alta, medidas planetárias adicionais podem ser conectadas em série. A caixa de engrenagens planetárias coaxial referenciada da SGR é baseada em uma arquitetura altamente modular e suporta protocolos de vários estágios para diferentes requisitos de redução.
Por que as caixas de engrenagens planetárias coaxiais montadas em base são adequadas para máquinas pesadas?
Existem quatro vantagens principais.
A primeira vantagem é a capacidade de transmitir alto torque.
Múltiplas engrenagens planetárias participam da transmissão de energia e do compartilhamento de carga. Isto ajuda a distribuir a carga através do sistema de engrenagens planetárias, em vez de concentrá-la em um único par de engrenagens.
Para máquinas industriais pesadas, isso é particularmente importante quando a transmissão precisa suportar: alto torque operacional, cargas de partida, cargas variáveis, mudanças repetidas de carga, cargas de choque e longos ciclos operacionais.
A linha de caixas de engrenagens coaxiais da Série N da SGR inclui configurações de alto torque, com a página do produto chinês referenciada especificando torque de saída de até T2 ≤ 750.000 N·m. O tamanho real da caixa de engrenagens e o torque permitido devem, obviamente, ser selecionados de acordo com as condições operacionais específicas e a aplicação.
Isto torna a arquitetura planetária coaxial relevante para grandes máquinas industriais onde alto torque deve ser transmitido dentro de um espaço de instalação limitado.
Outra vantagem importante é a arquitetura compacta.
Como os sistemas de engrenagens planetárias distribuem o torque por meio de múltiplas engrenagens planetárias dispostas em torno de uma engrenagem solar central, eles podem atingir alta densidade de torque sem exigir uma caixa de engrenagens envolvente grande.
Para projetistas de equipamentos, isso pode ser particularmente importante quando a capacidade de transmissão e o espaço de instalação são importantes.
O arranjo coaxial simplifica ainda mais o layout da transmissão porque a entrada e a saída são posicionadas ao longo do mesmo eixo.
O documento do produto da SGR também identifica alta eficiência de transmissão, operação suave e baixo ruído como características de sua série de caixas de engrenagens planetárias coaxiais.
Contudo, estas características não são fornecidas apenas pela estrutura planetária. Os materiais das engrenagens, o tratamento térmico, a precisão das engrenagens, a seleção dos rolamentos, a lubrificação, a montagem e a qualidade de fabricação aprimoradas para o desempenho operacional real de uma caixa de engrenagens industrial.
Uma das características mais fortes das modernas caixas de engrenagens planetárias industriais é a modularidade.
Uma plataforma de caixa de velocidades altamente modular permite aos fabricantes criar diferentes soluções de transmissão utilizando componentes padronizados e diferentes símbolos.
Para a série de caixas de engrenagens planetárias coaxiais SGR, vários projetos planetários podem ser combinados para atender a diferentes requisitos de redução, com a família de produtos referenciada proporções de i ≥ 3.
Diferentes opções de entrada também estão disponíveis, incluindo: entrada de eixo padrão N, entrada de flange MN e configurações de entrada personalizadas.
O lado de saída pode ser configurado com: eixo cilíndrico, eixo estriado, eixo oco com dispositivo de travamento, conexão de flange e configurações personalizadas.
A SGR também oferece diferentes arranjos de montagem, incluindo montagem em base, montagem em flange e configurações relacionadas ao braço de torque.
Esta flexibilidade é particularmente importante para fabricantes de equipamentos OEM.
Em vez de redesenhar uma máquina inteira em torno de uma configuração de caixa de engrenagens fixa, os engenheiros podem selecionar um arranjo de caixa de engrenagens que melhor corresponda ao motor, ao equipamento acionado, ao espaço de instalação e à interface mecânica existente.
Para grandes redutores industriais, a montagem nunca deve ser tratada como uma consideração secundária.
A caixa de engrenagens deve estar devidamente integrada à estrutura da máquina para que as cargas possam ser transportadas de maneira confiável, sem introduzir desalinhamentos ou despesas adicionais.
Uma caixa de engrenagens planetárias montada na base fornece uma solução de montagem prática para muitos sistemas de acionamento industriais fixos porque uma caixa da caixa de engrenagens pode ser equipada com segurança na estrutura ou fundação do equipamento.
Dependendo da aplicação, outras configurações, como montagem em flange ou montagem em braço de torque, podem ser mais aplicadas.
A solução correta depende de fatores que incluem: layout do equipamento, conexão de saída, cargas radiais e axiais, torque de ocorrência, projeto de fundação, alinhamento do eixo e acessibilidade para manutenção.
É por isso que a configuração de montagem deve ser considerada durante a seleção da caixa de velocidades e não depois de um modelo de caixa de velocidades já ter sido escolhido.
Graças à sua alta capacidade de torque, estrutura compacta, modularidade e configurações flexíveis, caixa de engrenagens planetárias coaxiaises pode ser usado em uma ampla gama de máquinas industriais pesadas.
As máquinas de mineração operam frequentemente sob cargas pesadas, vibrações, poeira e ciclos de trabalho exigentes.
As caixas de engrenagens planetárias podem ser usadas em sistemas de transmissão de mineração onde são necessários alto torque e operação contínua confiável.
Para aplicações de mineração, a seleção da caixa de engrenagens deve considerar não apenas o torque nominal, mas também cargas de pico, cargas de choque, tempo de operação, condições ambientais e requisitos de manutenção.
As máquinas metalúrgicas geralmente requerem transmissão de baixa velocidade e alto torque sob condições industriais exigentes.
Uma caixa de engrenagens planetárias coaxial montada em base pode fornecer uma solução de funcionamento compacta para máquinas metalúrgicas pesadas com encaixes, especialmente onde a instalação estável e a transmissão contínua de energia são importantes.
Grandes transportadores industriais podem exigir torque de partida e operação consideráveis, especialmente ao transportar materiais pesados a granel.
Uma caixa de engrenagens planetárias pode reduzir a velocidade do motor enquanto aumenta o torque de saída, fornecida pelas características mecânicas ordinárias por muitos sistemas de acionamento de transportadores.
A configuração montada na base também pode simplificar a integração em estações de acionamento de transportadores fixos.
Os sistemas de elevação e guincho exigem transmissão de torque confiável e taxas de redução específicas.
As caixas de engrenagens planetárias são comumente consideradas para sistemas de acionamento de alto torque onde dimensões compactas são importantes.
Para aplicações de elevação, entretanto, a seleção da caixa de engrenagens deve ser baseada nos requisitos completos do sistema, incluindo condições de carga, frenagem, requisitos de segurança, ciclo de trabalho e normas aplicáveis.
Equipamentos de construção pesados exigem componentes de transmissão robustos, capazes de lidar com cargas variadas e ambientes de trabalho exigentes.
Dependendo da arquitetura da máquina, as caixas de engrenagens planetárias podem ser usadas para diferentes mecanismos de deslocamento, rotativos ou auxiliares.
O espaço pode ser uma importante restrição de projeto em máquinas marítimas.
A alta densidade de torque e a estrutura configurável de uma caixa de engrenagens planetárias coaxial podem torná-la adequada para aplicações específicas de acionamento auxiliar marítimo, onde são fáceis de compacidade e transmissão de alto torque.
O produto da Série N referenciado pela SGR tem sido aplicado em setores industriais, incluindo máquinas de construção, máquinas auxiliares marítimas, máquinas de mineração e máquinas têxteis e de impressão/tingimento.
Uma questão importante ao selecionar uma caixa de engrenagens planetárias é se a máquina precisa de um layout de transmissão coaxial ou em ângulo reto.
A caixa de engrenagens planetárias coaxiais coloca a entrada e a saída ao longo do mesmo eixo.
É, portanto, especialmente adequado quando o motor e o equipamento acionado podem ser vendidos em uma linha de transmissão reta.
Uma caixa de engrenagens planetárias em ângulo reto altera a direção da transmissão de potência, o que pode ser útil quando o layout da máquina não permite que o motor e o equipamento de saída sejam instalados no mesmo eixo.
Nenhum dos designs é universalmente melhor.
A escolha correta depende principalmente de: espaço de instalação disponível, posição do motor, posição do equipamento acionado, torque necessário, taxa de redução, interface de entrada e saída e espaço de manutenção.
A linha de redutores planetários da SGR inclui configurações coaxiais e de ângulo reto para diferentes requisitos de layout de eixo.
SGR desenvolve indústria caixa de engrenagens planetárias soluções para aplicações de transmissões exigentes.
Sua Série N utiliza uma filosofia de design modular e serializada, permitindo que diferentes inovações, configurações de entrada, arranjos de saída e métodos de montagem sejam combinados de acordo com os requisitos da aplicação. As informações atuais dos produtos da SGR am configurações planetárias coaxiais e em ângulo reto e diversas soluções de montagem.
Para a fabricação de engrenagens, a SGR liga de aço 20CrMnTi, com engrenagens carburadas e temperadas antes da retificação de isolamento. Esta abordagem de fabricação tem como objetivo fornecer dureza, resistência ao desgaste e soluções de engrenagens necessárias para aplicações exigentes de transmissão industrial.
SGR também oferece suporte personalizado caixa de engrenagens planetárias soluções para fabricantes de equipamentos OEM, especialmente onde as configurações do catálogo padrão não podem satisfazer totalmente os requisitos de torque, relação, interfaces de entrada/saída, dimensões de montagem ou condições operacionais.
A Série N está posicionada para aplicações industriais, incluindo mineração, máquinas de construção, máquinas auxiliares marítimas, elevação, remessas de materiais e outros equipamentos pesados.
Para clientes que avaliam alternativas às caixas de engrenagens planetárias industriais importadas, a SGR também posiciona esta série como uma alternativa localizada para aplicações comparáveis. A documentação original do produto afirma que a série foi desenvolvida tendo em mente a substituição de redutores importados comparáveis. Qualquer projeto de substituição deve, no entanto, ser verificado tecnicamente de acordo com o torque, relação, dimensões, interfaces de eixo, cargas, ciclo de trabalho e condições operacionais reais, em vez de assumir a intercambialidade apenas com base no tamanho do modelo. (Autora, SGR, Angie Zhang)
