Caixa de engrenagens de redução de alta velocidade: funções, vantagens e considerações de seleção de chaves

À medida que as indústrias buscam maior eficiência, maior densidade de energia e ambientes operacionais mais exigentes, o papel do caixa de redução de alta velocidade tornou-se cada vez mais crítico.

Na SGR, nos especializamos no projeto e fabricação de caixas de redução de alto desempenho e alta velocidade há mais de 15 anos. Nossas soluções são confiáveis ​​em todos os mercados globais – desde plataformas de perfuração na Argentina até turbinas eólicas na Alemanha e equipamentos de mineração na Austrália.

Este artigo descreve as principais funções, vantagens técnicas, critérios de seleção e melhores práticas de manutenção para caixas de engrenagens de redução de alta velocidade, com insights extraídos das duas décadas de experiência em engenharia da SGR.

Caixa de engrenagens de redução de alta velocidade: funções e principais recursos

Uma caixa de engrenagens de redução de alta velocidade foi projetada para reduzir a velocidade de entrada e, ao mesmo tempo, aumentar significativamente o torque de saída, permitindo que máquinas pesadas operem com eficiência sob cargas extremas. Ao contrário das caixas de engrenagens padrão, as variantes de alta velocidade são otimizadas para aplicações onde a rotação do eixo de entrada é alta, mas devem fornecer uma saída estável e controlada, geralmente em espaços compactos.As principais características funcionais incluem:

• Alta densidade de potência: Fornecendo torque máximo em volume mínimo.
• Manuseio dinâmico de carga: Suporta ciclos freqüentes de partida e parada e cargas de choque.
• Estabilidade térmica: Mantendo o desempenho sob operação sustentada de alta rotação.

Essas caixas de engrenagens são comumente implantadas em plataformas de perfuração com acionamento elétrico, sistemas de motores hidráulicos, acionamentos de inclinação/guinada de turbinas eólicas, máquinas de construção sobre esteiras, colheitadeiras agrícolas e transportadores de mineração – todos ambientes onde a confiabilidade sob estresse não é negociável.

Caixa de engrenagens de redução de alta velocidade SGR: principais vantagens técnicas

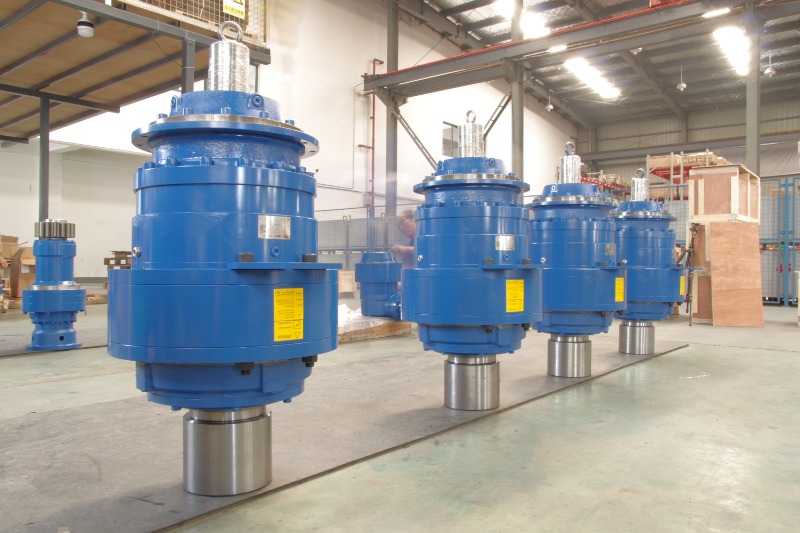

Série N da SGR caixa de redução de alta velocidade se destaca no mercado global devido à sua engenharia robusta e otimização específica da aplicação:

• Material e processamento avançados: As engrenagens são feitas de liga de aço 20CrMnTi, submetidas a cementação profunda, têmpera e retificação de precisão. Isso garante uma dureza superficial de 58–62 HRC, excelente resistência à fadiga e baixo desgaste, mesmo sob operação contínua de serviço pesado.
• Distribuição de carga multiplanetária: Nossa arquitetura planetária permite que 3 a 6 engrenagens planetárias compartilhem o torque uniformemente, reduzindo o estresse localizado e prolongando a vida útil. Este projeto suporta torques de saída que variam de dezenas de milhares a centenas de milhares de N·m.
• Alta eficiência e baixo ruído: Graças à modificação precisa do perfil dos dentes e à otimização da microgeometria, as caixas de engrenagens SGR alcançam eficiência de transmissão ≥96% com níveis de ruído críticos para o conforto e conformidade do operador em ambientes urbanos ou internos.
• Prontidão para ambientes extremos: Carcaças totalmente vedadas, revestimentos resistentes à corrosão e sistemas opcionais de lubrificação forçada permitem operação confiável em ambientes com muita poeira, alta umidade, abaixo de zero ou corrosivos.
• Conformidade global: os produtos SGR são certificados pela ISO 9001, DNV e Registro Marítimo de Remessa (RS) da Rússia e são exportados para mais de 31 países na Europa, nas Américas, na Ásia-Pacífico e no Oriente Médio.

Principais considerações de seleção para caixas de engrenagens de redução de alta velocidade

Escolher a caixa de redução de alta velocidade certa exige mais do que combinar especificações de torque e velocidade. Considere estes fatores críticos:

Condições reais de operação

Avalie o ciclo de trabalho, pico versus carga contínua, temperatura ambiente e exposição a contaminantes. Uma caixa de engrenagens classificada para operação “contínua” em um laboratório pode falhar em uma mina empoeirada sem a vedação adequada.

Fatores de serviço

Sempre aplique um fator de serviço apropriado (normalmente 1,2–2,0) com base no tipo de carga (uniforme, choque moderado, impacto forte). O subdimensionamento leva à falha prematura.

Compatibilidade de velocidade de entrada

Nem todas as caixas de velocidades suportam >3.000 RPM de forma confiável. Verifique a classificação de velocidade máxima de entrada do fabricante – especialmente para motores elétricos ou hidráulicos de acoplamento direto.

Montagem e Integração

Garanta compatibilidade com flanges de motor (IEC/NEMA), interfaces de saída (eixo oco, eixo sólido, estriado) e restrições espaciais. SGR oferece configurações modulares para integração perfeita.

Certificações e suporte

Para aplicações marítimas, energéticas ou críticas de segurança, verifique as certificações relevantes (por exemplo, DNV, RS, ATEX). Avalie também o suporte técnico do fornecedor e a disponibilidade de peças de reposição – especialmente para projetos no exterior.

(4) Melhores práticas de manutenção para confiabilidade a longo prazo

Mesmo a caixa de velocidades da mais alta qualidade requer cuidados adequados. A SGR recomenda o seguinte protocolo de manutenção:

Gestão de Lubrificação

Use apenas óleos de engrenagem sintéticos de alta qualidade. Verifique mensalmente o nível do óleo; troque o óleo após 500 horas (funcionamento inicial) e, a seguir, a cada 3.000–5.000 horas. Monitore quanto a descoloração, entrada de água (aparência leitosa) ou partículas metálicas.

Monitoramento de temperatura e vibração

A temperatura do rolamento não deve exceder 40°C acima da temperatura ambiente. Use termômetros infravermelhos ou sensores instalados. Vibrações incomuns (>4,5 mm/s RMS) geralmente sinalizam desalinhamento, desgaste de rolamentos ou danos nas engrenagens.

Inspeção de vedação e respiro

Limpe ou substitua os respiradores de ar a cada 6 meses para evitar o acúmulo de pressão e a entrada de umidade. Inspecione as vedações do eixo quanto a vazamentos, especialmente em ambientes externos ou de lavagem.

Revisão Periódica

Para aplicações críticas, por exemplo, perfuração offshore, agende uma inspeção completa a cada 20.000 horas de operação, incluindo medição de folga das engrenagens, verificações de folga dos rolamentos e testes de integridade do alojamento.

A SGR fornece manuais de manutenção detalhados, treinamento e suporte de diagnóstico remoto para ajudar os clientes a maximizar o tempo de atividade.

A mudança em direção a sistemas industriais de alta eficiência e alta confiabilidade tornou a caixa de redução de alta velocidade um componente de missão crítica. Na SGR, combinamos duas décadas de conhecimento mecânico, padrões de fabricação rigorosos e experiência de aplicação global para fornecer caixas de engrenagens que não apenas atendem às especificações, mas excedem as expectativas em campo. Esteja você projetando uma plataforma de perfuração de última geração ou atualizando o sistema de inclinação de um parque eólico, a parceria direta com um fabricante capaz como a SGR garante menor custo total de propriedade, personalização mais rápida e confiança operacional de longo prazo. (Autor, SGR, Angie Zhang)
