O redutor de engrenagem helicoidal é um dispositivo de transmissão mecânica caracterizado por uma estrutura compacta e uma alta relação de transmissão. Sob certas condições, também oferece função de travamento automático, o que o torna um dos tipos mais comuns de redutores de velocidade. Graças às suas características de transmissão únicas, o redutor de engrenagem helicoidal é amplamente utilizado em vários setores industriais, incluindo metalurgia, mineração, elevação, manuseio de materiais, indústria leve e embalagens.

O R&D and manufacturing of redutor de engrenagem helicoidals constituem um foco central para a SGR nesta fase. Consequentemente, a SGR possui profundo conhecimento em relação ao seu projeto estrutural e características de transmissão. Através da inovação tecnológica contínua e da otimização de processos, a SGR mitigou de forma eficaz falhas operacionais comuns, melhorando significativamente a estabilidade, durabilidade e confiabilidade de seus produtos.

Então, quais problemas de funcionamento podem ocorrer durante a operação dos redutores de engrenagem helicoidal? Como a SGR, um fabricante estabelecido com mais de uma década de experiência dedicada à pesquisa e desenvolvimento de redutores de engrenagem helicoidal, evita esses problemas comuns?

Superaquecimento e vazamento de óleo do redutor de engrenagem helicoidal

Para aumentar a eficiência, redutor de engrenagem helicoidals normalmente utilizam metais não ferrosos para a engrenagem helicoidal e aço para a engrenagem helicoidal. Durante a operação, o atrito deslizante inerente ao mecanismo de acionamento gera calor significativo. Isto leva à expansão térmica diferencial entre os componentes e vedações, criando lacunas nas superfícies de contato, enquanto o lubrificante fica mais fino devido ao aumento da temperatura, tornando mais provável o vazamento.

Vazamento de óleo em redutores de engrenagem helicoidal é frequentemente causado por uma combinação inadequada de materiais, uma escolha inadequada de lubrificante ou níveis de enchimento incorretos, ou problemas com a qualidade da montagem e o ambiente operacional que levam a uma dissipação de calor deficiente.

A solução da SGR

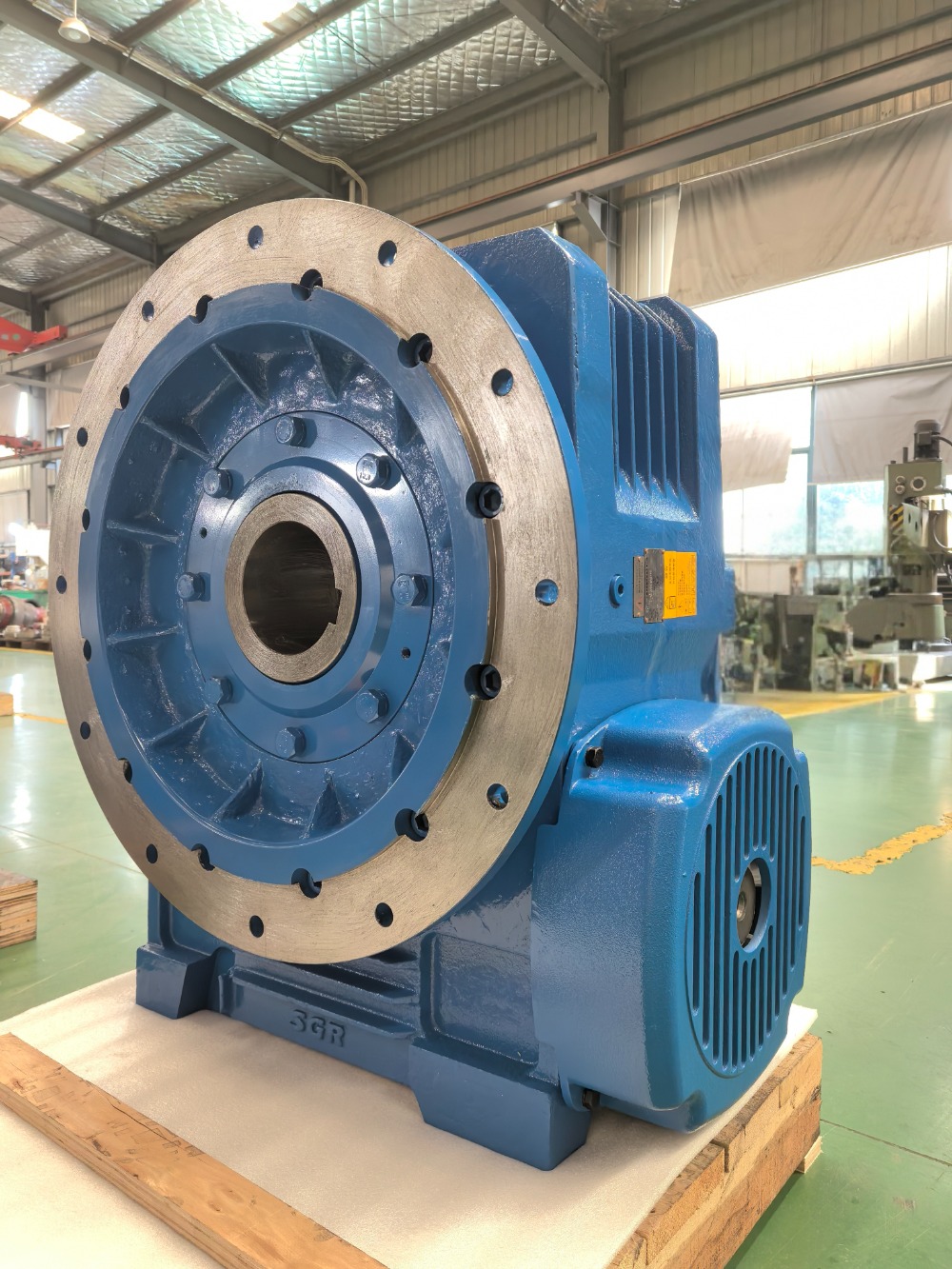

Quanto aos redutores de engrenagem sem-fim da série C da SGR, o sem-fim é fabricado em aço 20CrMnTi, passando por cementação, têmpera e retificação dos dentes da engrenagem para aumentar a dureza e o acabamento da superfície, ao mesmo tempo que reduz a geração de calor por atrito. A engrenagem helicoidal utiliza liga de bronze de alto desempenho, oferecendo excelente condutividade térmica e resistência ao desgaste por meio de uma combinação otimizada de materiais. Com base neste projeto de redutor de engrenagem helicoidal, a SGR incorporou um sistema de lubrificação de alta eficiência e estruturas de vedação otimizadas para garantir uma dissipação de calor eficaz e minimizar o vazamento de óleo.

Desgaste da engrenagem helicoidal

Em redutor de engrenagem helicoidals , a engrenagem helicoidal é normalmente feita de bronze de estanho, enquanto a engrenagem helicoidal correspondente é geralmente feita de aço 45 (endurecido a HRC 45–55) ou aço 40Cr (endurecido a HRC 50–55). Durante a operação normal, o sem-fim atua como uma “lima” endurecida, desgastando continuamente a engrenagem sem-fim e causando desgaste.

Em condições normais, o desgaste entre a engrenagem helicoidal e a rosca sem-fim ocorre lentamente e muitos desses redutores têm uma vida útil superior a dez anos. No entanto, fatores como operação com sobrecarga, seleção inadequada de material, má qualidade de montagem, ambientes operacionais inadequados ou seleção incorreta de modelo podem levar a um desgaste acelerado.

Soluções SGR

Quanto aos redutores de engrenagem sem-fim da série C da SGR, o sem-fim é fabricado em aço 20CrMnTi, passando por cementação, têmpera e retificação do perfil do dente. A dureza da superfície do dente resultante atinge HRC 58–62, e o alto acabamento superficial reduz o coeficiente de atrito, minimizando assim o desgaste da engrenagem helicoidal. A própria engrenagem helicoidal é feita de liga de bronze de alto desempenho, garantindo resistência ao desgaste duradoura. Durante a montagem, a SGR mantém um controle rigoroso sobre a precisão para garantir uma folga uniforme da engrenagem entre o sem-fim e a engrenagem, evitando desgaste excessivo localizado causado por carregamento irregular.

Danos no rolamento

Em worm gear reducers, bearings are critical components that support the operation of the worm and worm gear. Bearings damage can lead to unstable operation of the entire unit and, in severe cases, even cause a system shutdown.

Entretanto, danos ao rolamento podem ocorrer devido a fatores como operação com sobrecarga prolongada, desalinhamento do eixo causado por erros de instalação, lubrificação deficiente ou degradação do lubrificante e falhas na vedação que permitem a entrada de poeira e umidade.

Danos por fadiga resultantes de operação prolongada em alta velocidade.

Soluções SGR

A SGR seleciona apenas rolamentos de alta qualidade para garantir capacidade de suporte de carga e durabilidade ideais. Após a entrega dos redutores de engrenagem helicoidal, a empresa fornece manuais detalhados de operação e manutenção para ajudar os usuários a estabelecer cronogramas de manutenção eficazes – abrangendo aspectos como lubrificação e intervalos de substituição – e oferece serviço pós-venda abrangente para garantir que as unidades operem de maneira confiável.

Como um fabricante estabelecido com mais de uma década de experiência em P&D e produção de redutores de engrenagem helicoidal, a SGR defende firmemente os princípios de inovação tecnológica e excelência de qualidade. Para resolver falhas operacionais comuns, a empresa estabeleceu um sistema abrangente de prevenção e controle – cobrindo tudo, desde seleção de materiais, projeto estrutural e precisão de montagem até manutenção pós-instalação – com o objetivo de mitigar efetivamente esses problemas.

Além disso, a SGR demonstra capacidades excepcionais de inovação técnica em design, pesquisa e desenvolvimento, fabricação e testes de pré-entrega de seus redutores de engrenagem helicoidal. Isto garante que cada unidade passe por uma rigorosa verificação de qualidade antes de sair da fábrica, atendendo aos padrões líderes do setor.

O worm gear reducer is a mechanical transmission device characterized by a compact structure and a high gear ratio. Under certain conditions, it also offers a self-locking function, making it one of the most common types of speed reducers. Thanks to its unique transmission characteristics, the worm gear reducer is widely used across various industrial sectors, including metallurgy, mining, lifting, material handling, light industry, and packaging.

O R&D and manufacturing of worm gear reducers constitute a core focus for SGR at this stage. Consequently, SGR possesses deep expertise regarding their structural design and transmission characteristics. Through continuous technological innovation and process optimization, SGR has effectively mitigated common operational failures, significantly enhancing the stability, durability, and reliability of its products.

Superaquecimento e vazamento de óleo do redutor de engrenagem helicoidal

Para aumentar a eficiência, worm gear reducers typically utilize non-ferrous metals for the worm gear and steel for the worm. During operation, the sliding friction inherent in the drive mechanism generates significant heat. This leads to differential thermal expansion among the components and seals, creating gaps at mating surfaces, while the lubricant thins due to the rising temperature, making leakage more likely.

O vazamento de óleo em redutores de engrenagem helicoidal é frequentemente causado por uma combinação inadequada de materiais, uma escolha inadequada de lubrificante ou níveis de enchimento incorretos, ou problemas com a qualidade da montagem e o ambiente operacional que levam a uma dissipação de calor deficiente.

A solução da SGR

Desgaste da engrenagem helicoidal

Em worm gear reducers, the worm gear is typically made of tin bronze, while the mating worm is generally made of 45 steel (hardened to HRC 45–55) or 40Cr steel (hardened to HRC 50–55). During normal operation, the worm acts like a hardened "file," continuously abrading the worm gear and causing wear.
