Como escolher uma caixa de engrenagens sem-fim: três fatores além do preço

A caixa de engrenagens sem-fim é amplamente utilizado em sistemas de transmissão industriais que exigem redução de velocidade, conversão de torque e um arranjo de acionamento compacto. As aplicações típicas incluem equipamentos marítimos, máquinas de elevação, sistemas de elevação de palco, equipamentos de usinagem e linhas de produção automatizadas.

Ao comprar um caixa de engrenagens sem-fim , porém, muitos compradores cometem o erro de focar apenas no preço inicial. Uma caixa de velocidades de baixo custo pode parecer oferecer melhor valor, mas problemas como ruído excessivo, sobreaquecimento, capacidade de carga insuficiente ou manutenção frequente podem aumentar o custo total de propriedade.

Então, como você deve escolher o certo caixa de engrenagens sem-fim para o seu equipamento?

De acordo com a SGR, fabricante com mais de 10 anos de experiência no desenvolvimento e produção de caixas de engrenagens helicoidais, os compradores devem avaliar três fatores principais antes de tomar uma decisão de compra: materiais e processos de fabricação, desempenho operacional real e as capacidades técnicas e serviço pós-venda do fabricante.

01. Materiais e Processos de Fabricação

Os materiais utilizados em uma caixa de engrenagens sem-fim e os processos utilizados na fabricação de seus componentes influenciam diretamente na resistência ao desgaste, na capacidade de carga, na qualidade da transmissão e na vida útil.

Embora duas caixas de engrenagens sem-fim possam parecer semelhantes externamente, seus componentes internos e padrões de fabricação podem ser significativamente diferentes.

Material do eixo sem-fim e tratamento térmico

Em um caixa de engrenagens sem-fim , o eixo sem-fim e a roda sem-fim formam o par central de transmissão.

Eixos sem-fim de alta qualidade geralmente usam liga de aço 20CrMnTi, que pode ser carburizado e temperado antes da retificação de precisão. Quando adequadamente controladas, a cementação e a têmpera produzem uma superfície dura e resistente ao desgaste, mantendo ao mesmo tempo um núcleo mais tenaz.

A retificação de precisão ajuda a melhorar a qualidade da superfície do dente do sem-fim e a precisão geométrica, proporcionando um engrenamento mais suave com a roda do sem-fim.

Esses processos são particularmente importantes em aplicações que envolvem cargas pesadas ou períodos de operação prolongados, onde o desgaste e as condições de contato podem afetar o desempenho da caixa de engrenagens ao longo do tempo.

Em comparação, uma caixa de engrenagens fabricada com materiais menos adequados ou tratamento térmico inadequado pode sofrer desgaste mais rápido, maior folga ou deterioração do desempenho da transmissão.

Material da roda sem-fim

O material da roda sem-fim é igualmente importante.

Liga de bronze de alto desempenho é comumente usada em sistemas de transmissão sem-fim devido às suas características favoráveis ​​de atrito e desgaste quando combinada com uma superfície sem-fim e sistema de lubrificação adequados.

O sem-fim e a roda sem-fim devem trabalhar juntos como um par de transmissão correspondente. A seleção do material, a geometria do dente, o acabamento superficial, a lubrificação e as condições operacionais afetam o desempenho das superfícies de contato.

Alternativas de baixo custo podem usar materiais diferentes para reduzir despesas de fabricação. No entanto, a substituição do material deve sempre ser avaliada em relação aos requisitos reais de carga, velocidade, lubrificação e vida útil da caixa de engrenagens.

Por que a precisão da fabricação é importante

Bons materiais por si só não garantem uma caixa de engrenagens sem-fim de alta qualidade.

A precisão da fabricação também afeta o contato dentário, o ruído, a vibração, a temperatura e a consistência da transmissão.

Ao comparar fornecedores, você pode perguntar sobre: ​​material do eixo sem-fim e tratamento térmico, material da roda sem-fim, processos de usinagem e retificação de dentes, contato de engrenagens e inspeção de montagem, requisitos de lubrificação e procedimentos de controle de qualidade.

O objetivo não é simplesmente encontrar uma caixa de velocidades feita com materiais premium. É encontrar um sistema de transmissão cujos materiais e processos de fabricação sejam apropriados para a aplicação pretendida.

02. Desempenho operacional real: eficiência, capacidade de carga e travamento automático

O segundo fator é o desempenho da caixa de engrenagens sem-fim em condições reais de operação.

Três características merecem atenção especial: eficiência de transmissão, capacidade de carga e comportamento de travamento automático.

Eficiência da transmissão e temperatura operacional

A eficiência da transmissão afeta quanta potência de entrada é convertida em potência útil de saída e quanta energia é perdida durante a operação.

Em um worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

Uma abordagem de projeto usada para melhorar o desempenho da transmissão sem-fim é o projeto de engrenagem sem-fim de envelope duplo.

Comparado com um par de engrenagens helicoidais cilíndricas convencionais, um design de envelope duplo pode fornecer uma área de contato maior e engate em vários dentes quando projetado e fabricado adequadamente. Isso pode ajudar a distribuir a carga e melhorar o desempenho da transmissão.

As caixas de engrenagens helicoidais de duplo envelope da SGR utilizam esta tecnologia de transmissão para suportar aplicações industriais exigentes.

Ao avaliar a eficiência da caixa de velocidades, os compradores devem considerar as condições de funcionamento pretendidas em vez de confiar apenas num valor de eficiência geral. A temperatura operacional, a lubrificação, os requisitos de serviço contínuo e a dissipação de calor também devem ser levados em consideração.

Uma caixa de engrenagens que opera em uma temperatura inadequada para sua aplicação pode exigir avaliação adicional de sua carga, relação, lubrificação, instalação ou condições de resfriamento.

Capacidade de carga e torque de saída

A capacidade de carga é outro fator crítico de seleção.

Uma caixa de engrenagens deve ser capaz de lidar com o torque contínuo necessário, bem como com os picos de carga e condições operacionais relevantes. A seleção de um modelo baseado apenas na potência nominal do motor pode levar a uma configuração inadequada.

Antes de escolher um caixa de engrenagens sem-fim , confirme o torque de saída necessário, a potência e a velocidade de entrada, a taxa de redução, as cargas contínuas e de pico, a frequência de partida e parada do ciclo de trabalho, a temperatura ambiente e as condições de montagem e instalação.

Para grandes aplicações industriais, a linha de caixas de engrenagens sem-fim da SGR inclui distâncias centrais de 100 a 710 mm e uma capacidade de torque de saída de até T2 ≤ 160.000 N·m, de acordo com as informações do produto da empresa.

Estas especificações ilustram a gama de soluções de transmissão para serviços pesados ​​disponíveis, mas o modelo apropriado ainda deve ser selecionado de acordo com os requisitos operacionais reais.

Para máquinas de elevação, equipamentos de mineração e outras aplicações exigentes, o dimensionamento adequado é essencial para uma operação confiável.

Autotravamento: uma consideração importante para aplicações de içamento

O travamento automático é outra característica que alguns compradores consideram ao selecionar uma caixa de engrenagens sem-fim.

Em certas configurações de transmissão sem-fim, o mecanismo pode resistir à condução reversa sob condições operacionais específicas. Isto pode ser útil em aplicações onde a carga poderia empurrar o eixo de saída para trás.

As aplicações potenciais incluem sistemas de elevação de palco, máquinas de elevação e outros mecanismos onde o movimento reverso precisa ser controlado.

No entanto, nem toda caixa de engrenagens sem-fim é autotravante de forma confiável. O comportamento de travamento automático depende de fatores como ângulo de ataque, condições de atrito, lubrificação, materiais, desgaste e o estado operacional real.

Não se deve presumir que uma caixa de engrenagens forneça uma função de retenção de segurança simplesmente porque usa uma engrenagem helicoidal.

Para aplicações de elevação ou de carga suspensa, os compradores devem confirmar os requisitos técnicos do fabricante e determinar se um freio independente ou outro dispositivo de segurança é exigido pelo projeto do sistema e pelos padrões aplicáveis.

A abordagem correta é avaliar o travamento automático como parte do sistema completo de transmissão e segurança.

03. Experiência do fabricante e serviço pós-venda

A compra de uma caixa de câmbio não deve terminar quando o produto é entregue.

Para fabricantes de equipamentos industriais e equipes de manutenção, a experiência do fornecedor, o suporte técnico, a disponibilidade de peças sobressalentes e o tempo de resposta podem afetar a confiabilidade geral do equipamento.

Mesmo quando dois produtos possuem especificações e materiais semelhantes, diferenças na experiência de projeto, controle de fabricação, montagem e conhecimento de aplicação podem levar a resultados operacionais diferentes.

Experiência Técnica e Desenvolvimento de Produto

Um fabricante experiente de caixas de engrenagens pode ajudar os clientes a avaliar os requisitos operacionais e identificar uma configuração de transmissão adequada.

Por exemplo, a seleção de uma caixa de engrenagens sem-fim pode exigir a consideração de: taxa de redução necessária, torque de saída, velocidade e potência de entrada, dimensões de instalação, configurações de eixo e flange, condições de serviço contínuo, lubrificação e temperatura e requisitos de autotravamento.

Para projetos OEM, a capacidade de adaptar a configuração da caixa de engrenagens ao projeto da máquina pode ser tão importante quanto as especificações padrão do produto.

Peças de reposição e suporte técnico

O serviço pós-venda é especialmente importante quando uma caixa de velocidades é integrada numa linha de produção ou numa máquina de serviço pesado.

Se uma caixa de engrenagens precisar de solução de problemas, manutenção ou substituição, assistência técnica atrasada ou peças sobressalentes indisponíveis podem prolongar o tempo de inatividade do equipamento.

Ao avaliar fornecedores, considere se eles podem fornecer consultoria técnica e seleção de produtos, orientação relacionada à instalação, assistência na solução de problemas, suporte para peças de reposição e comunicação responsiva após a entrega.

Um fornecedor confiável deve ser capaz de apoiar o cliente além da transação inicial.

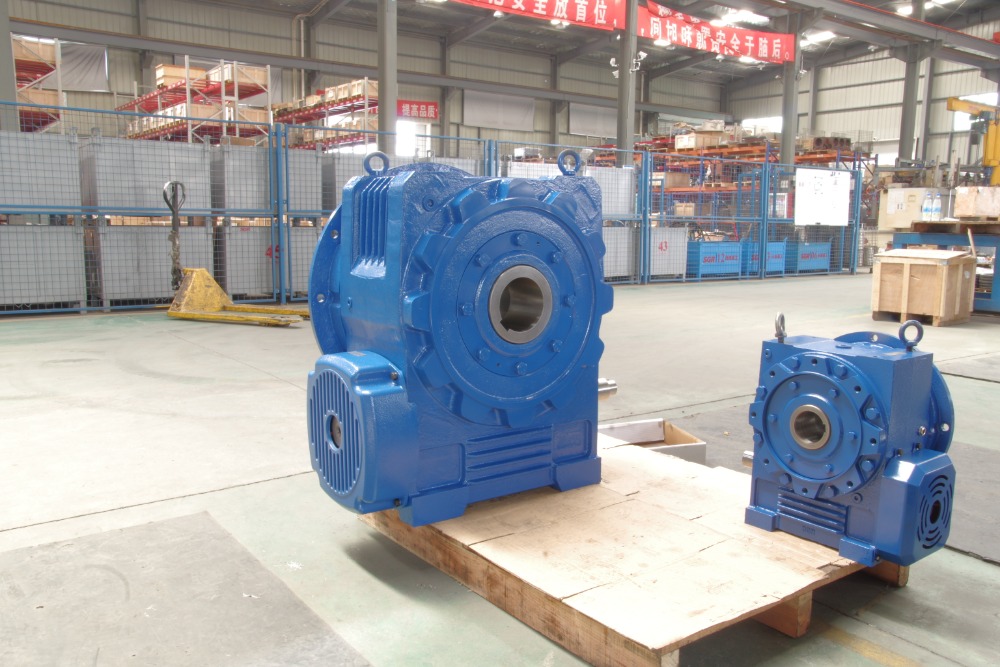

04.Por que escolher caixas de engrenagens sem-fim de duplo envelope SGR?

A SGR tem mais de 10 anos de experiência no desenvolvimento e fabricação de caixas de engrenagens sem-fim. Sua tecnologia de caixa de engrenagens sem-fim de envelope duplo concentra-se no projeto, fabricação, montagem e inspeção do par de transmissão sem-fim e roda sem-fim.

O design de envelope duplo permite uma área de contato maior entre o sem-fim e a roda sem-fim do que um arranjo de engrenagem sem-fim cilíndrica convencional. Com geometria apropriada e precisão de fabricação, isso pode suportar carga dentária mais distribuída e melhor desempenho de transmissão.

A SGR também conduziu um trabalho sistemático com universidades relevantes no projeto de caixas de engrenagens helicoidais, processos de fabricação, montagem de produção e métodos de inspeção.

Para clientes que procuram soluções industriais em caixas de engrenagens sem-fim, a SGR fornece assistência técnica para ajudar a avaliar os requisitos da aplicação e selecionar uma configuração apropriada. （Autor: SGR, Angie Zhang）
