Como escolher caixas de engrenagens planetárias para máquinas industriais, robótica, sistemas automotivos e aplicações de alto torque

Máquinas industriais, robótica e sistemas automotivos dependem de componentes que podem transmitir alto torque em um espaço compacto, e poucos conjuntos mecânicos fazem isso de forma tão eficaz quanto um caixa de velocidades planetária . Este guia explica como esses sistemas de engrenagens funcionam, os tipos disponíveis e o que pesar ao selecionar um para uma aplicação exigente.

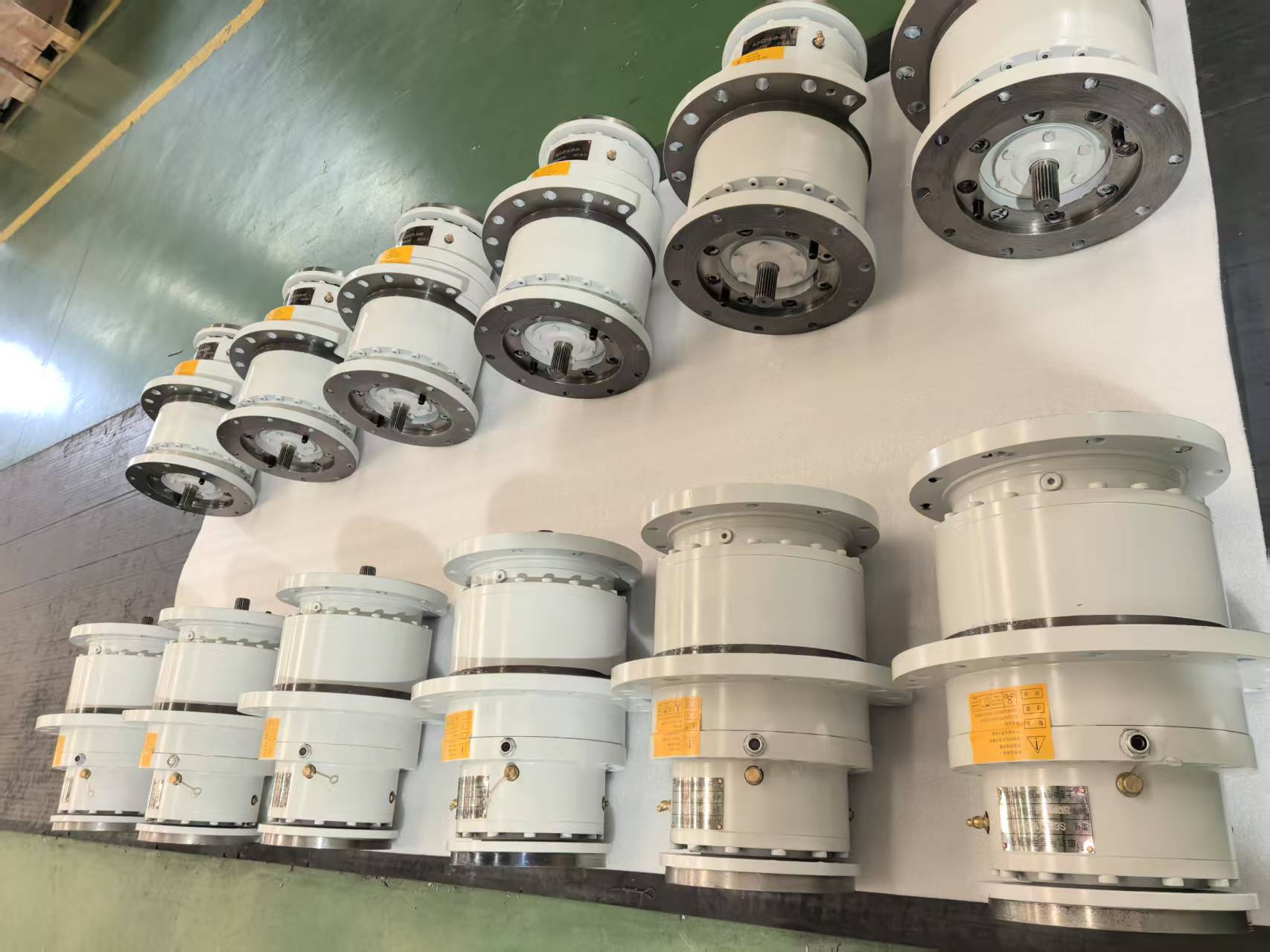

O que é uma caixa de engrenagens planetárias e como funciona um sistema de engrenagens planetárias?

Uma caixa de engrenagens planetárias, também chamada de caixa de engrenagens planetárias, é um mecanismo de redução ou aumento de engrenagem construído em torno de três componentes principais: uma engrenagem solar central, um conjunto de engrenagens planetárias que orbitam em torno dela e uma engrenagem anelar externa com dentes internos contra os quais as engrenagens planetárias se engrenam. As engrenagens planetárias são mantidas no lugar por um suporte giratório e, dependendo de qual componente é fixo, qual é acionado e qual é a saída, o conjunto pode produzir uma ampla gama de relações de redução dentro de uma carcaça muito compacta.

A estrutura do sistema de engrenagens planetárias é o que confere a este projeto suas características definidoras. Como múltiplas engrenagens planetárias compartilham a carga transmitida simultaneamente, em vez de um único par de engrenagens carregar todo o torque como em um simples trem de engrenagens, a carga é distribuída por vários pontos de contato ao mesmo tempo. Este arranjo de coroa planetária com engrenagem solar é fundamental para como os sistemas de caixa de engrenagens de transmissão de torque alcançam alta capacidade sem exigir uma carcaça proporcionalmente grande. O resultado é um mecanismo de redução de engrenagem compacto que se adapta a aplicações onde o espaço é limitado, mas as demandas de torque são altas.

Quais são os principais tipos de caixas de engrenagens planetárias?

As caixas de engrenagens planetárias são categorizadas principalmente pelo número de estágios de redução, orientação do eixo e nível de precisão necessário para a aplicação.

Caixa de engrenagens planetárias de estágio único

Uma caixa de engrenagens planetária de estágio único usa um conjunto de engrenagens solares, planetárias e coroa para atingir uma taxa de redução moderada. Esta configuração é compacta e eficiente, e normalmente é escolhida quando a relação necessária está dentro da faixa que um único conjunto de engrenagens pode fornecer praticamente.

Caixa de engrenagens planetárias multiestágio

Uma caixa de engrenagens planetárias multiestágio conecta dois ou mais conjuntos de engrenagens planetárias em série, com a saída de um estágio acionando a entrada do próximo. Isso permite taxas de redução geral muito mais altas do que um projeto de estágio único, embora acrescente comprimento e alguma folga adicional em cada estágio adicionado.

Redutor planetário em linha

Um redutor planetário em linha mantém os eixos de entrada e saída no mesmo eixo, o que simplifica o acoplamento a motores e equipamentos acionados e é uma das configurações mais comuns em automação industrial.

Caixa de engrenagens planetárias de ângulo reto

Uma caixa de engrenagens planetárias de ângulo reto incorpora um estágio de engrenagem cônica ou hipóide para redirecionar a transmissão de potência em noventa graus, o que é útil quando restrições de espaço ou requisitos de layout não permitem um arranjo em linha.

Redutor planetário de precisão

Um redutor planetário de precisão é fabricado com tolerâncias mais restritas especificamente para minimizar folgas e erros de posicionamento, tornando-o adequado para aplicações de controle de movimento e robótica onde a precisão é tão importante quanto a capacidade de torque.

Onde as caixas de engrenagens planetárias são comumente usadas?

As caixas de engrenagens planetárias aparecem em uma ampla variedade de indústrias onde é necessária uma combinação de alto torque, tamanho compacto e transmissão de potência confiável.

Usos de máquinas de automação industrial caixas de engrenagens planetárias extensivamente em eixos servo-acionados, mesas de indexação e equipamentos de embalagem, onde o controle preciso de movimento e o posicionamento repetível são essenciais. Os sistemas de acionamento robótico dependem de caixas de engrenagens planetárias para atuação conjunta, uma vez que os braços robóticos precisam de alta densidade de torque em um alojamento pequeno para manter o braço geral leve e responsivo. As aplicações de caixas de engrenagens de sistemas de correia transportadora favorecem projetos planetários quando uma unidade de acionamento compacta precisa lidar com cargas variáveis ​​durante longas horas de operação. Os sistemas de transmissão automotiva usam conjuntos de engrenagens planetárias dentro das transmissões automáticas para atingir múltiplas relações de transmissão sem um grande número de pares de engrenagens separados. As unidades de acionamento de máquinas de construção, incluindo escavadeiras e guindastes, contam com comandos finais planetários para fornecer o alto torque necessário para levantamento pesado e movimentação em caixas compactas montadas diretamente na roda ou na esteira.

Quais propriedades de desempenho uma caixa de engrenagens planetárias deve fornecer?

Uma caixa de engrenagens planetárias bem projetada precisa equilibrar capacidade de torque, precisão e eficiência mecânica, dependendo do que a aplicação mais exige.

O desempenho da caixa de engrenagens com alta densidade de torque vem diretamente da natureza de compartilhamento de carga do arranjo planetário, onde múltiplas malhas de engrenagens trabalham em paralelo, em vez de um único par carregando a carga total. O projeto de engrenagem de precisão com baixa folga é mais importante em aplicações de controle de movimento, onde qualquer folga rotacional entre entrada e saída se traduz diretamente em erro de posicionamento. A transmissão de potência de alta eficiência é influenciada pela qualidade dos dentes da engrenagem, pela lubrificação e pela seleção do rolamento, uma vez que cada estágio ou ponto de malha adicional introduz alguma perda mecânica. O comportamento suave do sistema de engrenagens de rotação, o que significa vibração mínima e velocidade de saída consistente, depende da precisão de fabricação e do alinhamento adequado entre as engrenagens solares, planetárias e de coroa.

Como é fabricada uma caixa de engrenagens planetária?

A fabricação de uma caixa de engrenagens planetárias envolve uma sequência de usinagem de precisão, tratamento térmico e etapas de montagem projetadas para atingir tolerâncias rígidas em todos os componentes da engrenagem.

Cada uma dessas etapas contribui para o desempenho final da caixa de engrenagens, e pular ou apressar qualquer etapa, principalmente tratamento térmico ou calibração de alinhamento, tende a aparecer mais tarde como desgaste prematuro ou folga excessiva em serviço.

Como uma caixa de engrenagens planetária se compara a outros tipos de caixas de engrenagens?

As caixas de engrenagens planetárias são uma das várias abordagens de redução de engrenagem, e compará-las com projetos alternativos ajuda a esclarecer quando uma configuração planetária é a melhor escolha.

Uma comparação entre caixa de engrenagens planetária e sem-fim geralmente se resume à densidade e eficiência de torque versus capacidade de travamento automático. As caixas de engrenagens sem-fim oferecem um forte comportamento de autotravamento ao custo de menor eficiência, uma vez que o contato deslizante entre o sem-fim e a roda gera mais atrito do que o contato de rolamento em um conjunto de engrenagens planetárias. Uma comparação entre caixas de engrenagens planetárias e helicoidais é um pouco diferente, uma vez que as caixas de engrenagens helicoidais também podem atingir alta eficiência, mas os projetos planetários normalmente oferecem uma área menor para uma classificação de torque equivalente devido ao seu arranjo de engrenagens com compartilhamento de carga.

A comparação de redutores entre esses sistemas depende, em última análise, da prioridade da aplicação. Onde a comparação da densidade de torque favorece os projetos planetários é em instalações com espaço limitado, como juntas robóticas ou unidades de tração nas rodas, enquanto as caixas de engrenagens helicoidais e helicoidais permanecem comuns em aplicações onde o custo, a simplicidade ou o comportamento de travamento automático superam os benefícios de um layout planetário compacto.

Quais são os problemas ou limitações comuns das caixas de engrenagens planetárias?

As caixas de engrenagens planetárias são mecanicamente robustas, mas não estão imunes ao desgaste e a problemas operacionais, especialmente sob ciclos de trabalho exigentes.

Os problemas de desgaste dos rolamentos na caixa de engrenagens se desenvolvem com o tempo, à medida que os rolamentos das engrenagens planetárias ou os rolos de agulhas sofrem cargas cíclicas repetidas, e esse desgaste pode eventualmente aumentar a folga e reduzir a precisão do posicionamento. Problemas no sistema de engrenagens com falha de lubrificação são uma causa comum de desgaste prematuro, uma vez que o lubrificante inadequado ou degradado aumenta o atrito e o calor nos pontos de malha da engrenagem e nas superfícies dos rolamentos. Os sintomas de ruído e vibração da caixa de engrenagens geralmente indicam o desenvolvimento de problemas, como desgaste dos dentes da engrenagem, danos aos rolamentos ou quebra da lubrificação, e o monitoramento desses sintomas pode ajudar a detectar problemas antes que ocorra uma falha. As condições de desalinhamento das engrenagens planetárias, seja por erro de instalação ou deflexão do eixo sob carga, podem causar distribuição desigual de carga nas engrenagens planetárias e acelerar o desgaste de dentes específicos. Situações de danos por sobrecarga na caixa de engrenagens ocorrem quando as demandas de torque excedem a capacidade nominal da unidade, o que pode levar à quebra do dente, falha do rolamento ou deformação do transportador em casos graves.

Como você seleciona a caixa de engrenagens planetária certa?

A seleção da caixa de engrenagens planetárias correta requer a correspondência de vários parâmetros técnicos com as demandas específicas da aplicação, em vez de escolher apenas com base no tamanho ou no custo.

Um processo de seleção metódico normalmente começa com a definição do torque e da velocidade de saída necessários, depois restringindo as opções de relação e, finalmente, confirmando se a configuração de montagem e a classificação ambiental são adequadas à instalação. Ignorar qualquer uma dessas etapas aumenta o risco de selecionar uma caixa de engrenagens subdimensionada para picos de carga ou incompatível com a faixa de velocidade do motor de acionamento.

Qual é a tendência futura da tecnologia de caixas de engrenagens planetárias?

A tecnologia de caixas de engrenagens planetárias continua a evoluir junto com tendências mais amplas em automação, fabricação de precisão e engenharia de materiais.

Os inversores de automação compactos integram cada vez mais o motor, a caixa de engrenagens e os componentes eletrônicos de controle em um único invólucro, reduzindo a complexidade da instalação e, ao mesmo tempo, mantendo as vantagens da densidade de torque dos projetos planetários. Os sistemas inteligentes de monitoramento de condições de caixas de engrenagens usam sensores integrados para rastrear vibrações, temperatura e condições de lubrificação, permitindo que as equipes de manutenção identifiquem problemas em desenvolvimento antes que causem paradas não planejadas. O projeto de engrenagens com baixo ruído tornou-se uma prioridade crescente à medida que equipamentos automatizados se movem para ambientes compartilhados com trabalhadores humanos, impulsionando refinamentos no projeto do perfil dos dentes e na precisão da fabricação. A engenharia avançada de engrenagens de materiais, incluindo melhor seleção de ligas e tratamentos de superfície, está prolongando a vida útil das engrenagens e permitindo classificações de torque mais altas dentro do mesmo envelope físico. Juntos, esses desenvolvimentos apontam para caixas de engrenagens planetárias mais inteligentes, mais compactas e mais adequadas às demandas dos sistemas automatizados modernos.

Perguntas frequentes

O que é uma caixa de engrenagens planetária?

Uma caixa de engrenagens planetárias é um mecanismo de redução de engrenagem construído em torno de uma engrenagem solar central, engrenagens planetárias orbitais e uma engrenagem anelar externa, projetada para transmitir alto torque dentro de uma caixa compacta.

Para que é usada a caixa de engrenagens planetárias?

Uma caixa de engrenagens planetárias é usada para reduzir a velocidade e aumentar o torque entre um motor e um equipamento acionado, comumente em robótica, automação industrial, transmissões automotivas e máquinas pesadas.

Como funciona um sistema de engrenagens planetárias?

Um sistema de engrenagens planetárias funciona tendo engrenagens planetárias engrenadas simultaneamente com uma engrenagem solar central e uma coroa externa, com o transportador, engrenagem solar ou coroa servindo como entrada, saída ou elemento fixo dependendo da configuração.

Quais são as vantagens da caixa de engrenagens planetárias?

As vantagens de uma caixa de engrenagens planetárias incluem alta densidade de torque, tamanho compacto em relação à capacidade de torque, alinhamento do eixo coaxial e compartilhamento de carga entre múltiplas malhas de engrenagens.

Caixa de engrenagens planetária vs sem-fim, qual é a melhor?

Nenhum dos dois é universalmente melhor, uma vez que as caixas de engrenagens planetárias geralmente oferecem maior eficiência e densidade de torque, enquanto as caixas de engrenagens sem-fim proporcionam um comportamento de travamento automático que é útil em aplicações específicas de retenção.

Quanto tempo dura uma caixa de engrenagens planetárias?

A vida útil de uma caixa de engrenagens planetárias depende de fatores como condições de carga, manutenção de lubrificação e alinhamento, com unidades com manutenção adequada geralmente proporcionando longa vida operacional sob condições nominais.
