Redutores de engrenagem planetária: Guia de design, aplicações e seleção

Como é um Redutor de engrenagem planetária Trabalhar?

Os redutores de engrenagem planetária, também conhecidos como sistemas de engrenagens epicíclicas, consistem em três componentes principais: a engrenagem solar, as engrenagens do planeta e a engrenagem de anel. A engrenagem solar fica no centro, enquanto várias engrenagens do planeta giram ao redor, todas fechadas dentro da engrenagem do anel. Esse arranjo compacto fornece várias vantagens sobre os sistemas de engrenagens tradicionais.

• A engrenagem solar serve como entrada, normalmente conectada ao eixo do motor
• As engrenagens do planeta combinam simultaneamente com o sol e as engrenagens do anel
• A transportadora que segura o planeta engrenagens atua como a saída
• A engrenagem de anel pode ser consertada, servir como entrada ou saída, dependendo da configuração

Comparado aos redutores de engrenagem de eixo paralelo, Redutores de engrenagem planetária Ofereça maior densidade de torque, melhor distribuição de carga e dimensões mais compactas. A carga é compartilhada entre várias engrenagens do planeta, permitindo maior capacidade de torque em um pacote menor.

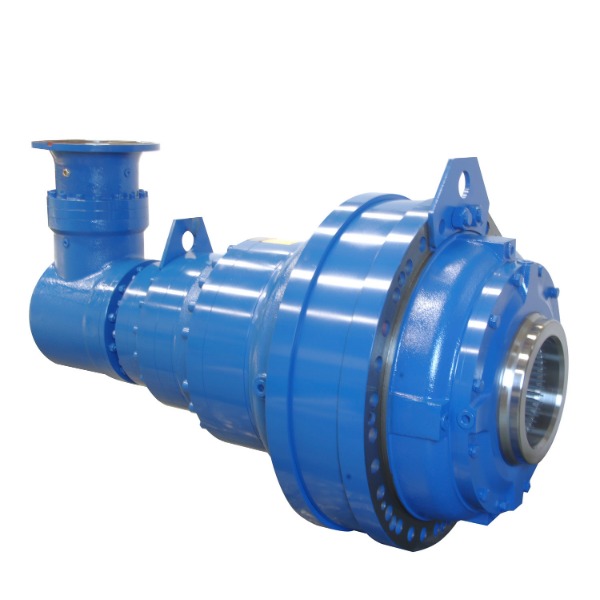

Flange Input Angle Right ângulo Grande Saída Torque caixa planetária com motor

Vantagens dos sistemas de engrenagem planetária

A arquitetura exclusiva dos sistemas de engrenagens planetárias oferece vários benefícios de desempenho:

• Alta densidade de torque: Várias engrenagens do planeta compartilham a carga, permitindo mais torque em menos espaço
• Design compacto: O arranjo concêntrico resulta em pegada menor
• Alta eficiência: Normalmente 95-98% por estágio devido à divisão de energia
• Excelente rigidez: Vários pontos de contato fornecem rigidez
• Baixa vibração: Forças equilibradas reduzem a vibração e o ruído

Escolhendo o direito Razão da caixa de engrenagens planetárias para o seu aplicativo

Selecionar a relação de transmissão adequada é crucial para o desempenho ideal. A proporção determina a relação entre a velocidade de entrada e o torque de saída. As proporções comuns variam de 3: 1 a 100: 1 para projetos de estágio único, com unidades de várias etapas oferecendo proporções de até 10.000: 1.

Fatores que afetam a seleção da proporção

Várias considerações influenciam o ideal Razão da caixa de engrenagens planetárias Para um aplicativo:

• Velocidade de saída necessária e torque
• Poder de entrada disponível e velocidade
• Requisitos de resposta dinâmica
• Metas de eficiência
• Restrições de espaço físico

Tabela de comparação de proporção

Dicas de manutenção para Redutor de engrenagem planetárias em aplicações industriais

A manutenção adequada estende significativamente a vida útil do serviço de Redutores de engrenagem planetária in industrial applications . Esses sistemas geralmente operam sob condições exigentes, tornando essencial os cuidados regulares.

Procedimentos de manutenção de rotina

Um programa de manutenção abrangente deve incluir:

• Verificações regulares de lubrificação e alterações
• Monitoramento de vibração
• Inspeções térmicas
• Verificação do torque do parafuso
• Verificações de integridade de vedação

Modos de falha comuns e prevenção

Entender mecanismos de falha típica ajuda a evitar o tempo de inatividade:

Comparando Redutor de engrenagem planetária versus unidade harmônica Tecnologias

Ao selecionar sistemas de redução de precisão, os engenheiros costumam comparar redutor de engrenagem planetária versus unidade harmônica soluções. Cada tecnologia possui características distintas adequadas a diferentes aplicações.

Comparação de desempenho

Principais diferenças entre as duas tecnologias:

• Retaliação: As unidades harmônicas oferecem uma reação quase zero, enquanto os sistemas planetários geralmente têm 1-10 arco-min
• Rigidez: As engrenagens planetárias oferecem maior rigidez torcional
• Eficiência: Os sistemas planetários são geralmente mais eficientes (95-98% vs 80-90%)
• Tamanho: Unidades harmônicas podem ser mais compactas para proporções equivalentes

Adequação do aplicativo

Entendimento Reação em sistemas de engrenagem planetária

Reação em sistemas de engrenagem planetária refere -se ao leve movimento entre os dentes de malha quando a direção muda. Embora alguma reação seja inevitável, quantidades excessivas podem causar erros de posicionamento e vibração.

Causas de reação

Vários fatores contribuem para a reação do sistema:

• Tolerâncias de fabricação
• Folga do dente da engrenagem
• Capuitações de rolamento
• Variações de montagem
• Vista com o tempo

Minimizar a reação em aplicações de precisão

As técnicas para reduzir a reação incluem:

Selecionando Caixas de câmbio planetárias de alta precisão para robótica

Aplicações robóticas exigem Caixas de câmbio planetárias de alta precisão que combinam precisão, rigidez e dimensões compactas. Esses sistemas geralmente devem lidar com cargas dinâmicas, mantendo a repetibilidade do posicionamento.

Critérios de seleção -chave para robótica

Considerações importantes ao especificar caixas de câmbio para aplicações robóticas:

• Rigidez torcional
• Especificações de reação
• Eficiência em velocidades de operação
• Peso e inércia
• Vedação ambiental

Requisitos de desempenho por tipo de robô
