Redutores planetários VS redutores cicloidais de pino-roda: Qual é melhor?

Redutores de engrenagens planetárias e redutores cicloidais de cata-vento são frequentemente comparados por clientes mecânicos, já que ambos os tipos de redutores são amplamente utilizados como dispositivos de transmissão para redução de velocidade em aplicações pesadas. No entanto, os princípios estruturais, as características de desempenho e os cenários aplicáveis ​​de redutores de engrenagens planetárias e redutores cicloidais de pino-roda diferem significativamente.

Com mais de uma década de experiência dedicada em P&D em redutores de engrenagens planetárias, a SGR resumiu os distintos cenários de aplicação para esses dois tipos de redutores, bem como as principais considerações para sua seleção.

Cenários aplicáveis para redutores de engrenagens planetárias

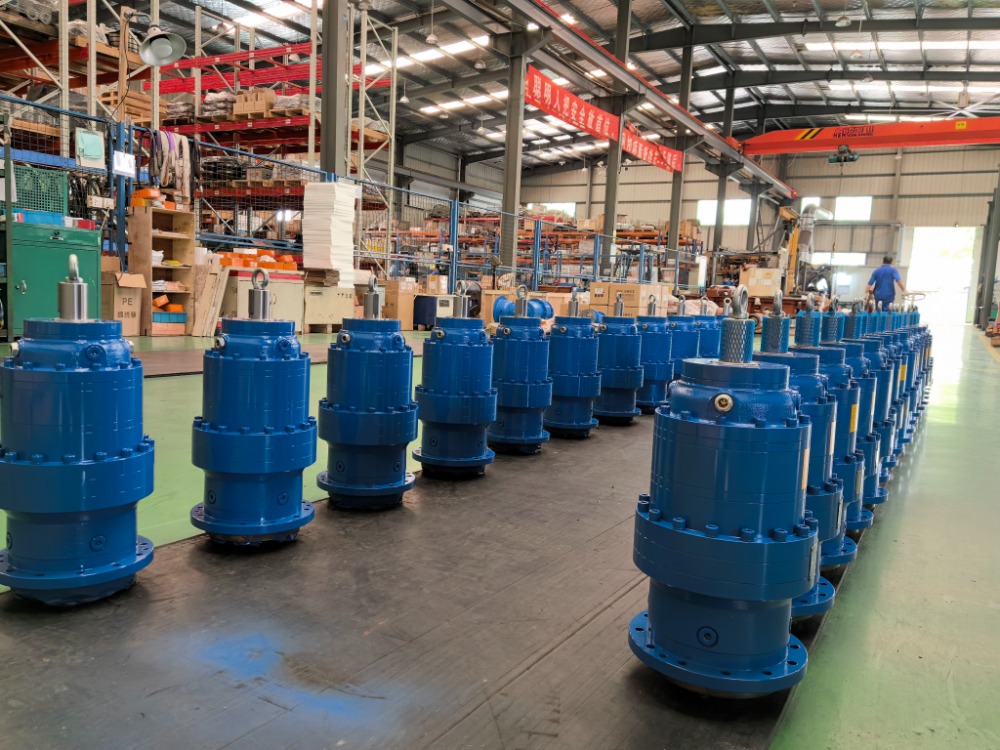

Redutores de engrenagens planetárias utilizam um sistema de transmissão por engrenagem planetária, oferecendo vantagens como alta eficiência de transmissão, estrutura compacta, alta densidade de potência, alta rigidez e facilidade de manutenção. Os cenários de aplicação para redutores de engrenagens planetárias incluem:

Máquinas-ferramentas para serviços pesados (mesas rotativas CNC) e manipuladores de precisão para cargas pesadas. Esses sistemas exigem folga mínima e alta rigidez; os redutores planetários garantem uma precisão de posicionamento estável mesmo sob cargas pesadas.

Linhas de produção automatizadas. Dentro dos módulos de manuseio de carga pesada de linhas de produção automatizadas, a adaptabilidade de alta velocidade e a alta eficiência dos redutores de engrenagem planetária atendem efetivamente às demandas de operações frequentes de start-stop.

AGVs.Altamente sensíveis a restrições espaciais, os AGVs exigem uma instalação compacta e alta eficiência de transmissão. Além disso, eles necessitam de controle preciso sobre trajetórias de deslocamento, posições de parada e programação coordenada – requisitos que os redutores de engrenagens planetárias atendem perfeitamente. Na verdade, a maioria dos AGVs convencionais atualmente utiliza uma solução integrada que combina servomotores com redutores de engrenagens planetárias.

Sistemas de rastreamento fotovoltaico e armazenamento de energia: embora esse tipo de equipamento seja relativamente incomum, seu principal requisito – operar em ambientes externos – exige um mecanismo de redução de velocidade que seja mecanicamente confiável e de fácil manutenção. Os redutores planetários são ideais para atender a essa necessidade específica.

Cenários aplicáveis ​​para redutores cicloidais de pino-roda.

Durante a operação de um redutor de roda de pino cicloidal, a roda cicloidal e os dentes do pino engatam; um rolamento excêntrico aciona a roda cicloidal para engatar com os dentes do pino, transmitindo assim potência. O redutor cicloidal tipo roda oferece inúmeras vantagens, incluindo uma estrutura compacta, forte resistência ao impacto e sobrecarga e uma alta relação de transmissão; além disso, possui capacidade de travamento automático.

Os principais cenários de aplicação para redutores cicloidais de cata-vento incluem:

Equipamentos de mineração e metalurgia. Dispositivos como britadores, moinhos de bolas e transportadores frequentemente enfrentam condições operacionais adversas – incluindo forte impacto, poeira e altas temperaturas – onde os redutores cicloidais de pino-roda se destacam graças à sua estrutura robusta e alta capacidade de carga.

Máquinas de elevação e transporte. Guindastes, guinchos e equipamentos de movimentação portuária devem suportar partidas, paradas e cargas pesadas frequentes; a alta densidade de torque e as características de resistência à fadiga dos redutores cicloidais os tornam ideais para essas aplicações.

Indústrias Químicas e de Materiais de Construção. Para equipamentos de baixa velocidade e alto torque – como misturadores, fornos rotativos e granuladores – os redutores cicloidais fornecem uma saída estável que varia de centenas a milhares de Newton-metros de torque.

Máquinas Agrícolas e Ambientais. Equipamentos como trituradores de palha e máquinas de desidratação de lodo são econômicos, mas exigem operação confiável; a solução cicloidal oferece excelente custo-benefício para essas aplicações.

Eixos motrizes para veículos comerciais da New Energy. Dados os espaços de instalação extremamente confinados envolvidos, a alta densidade de torque dos redutores cicloidais de pino-roda permite que eles sejam efetivamente integrados em ambientes tão compactos.

Em comparação com os redutores de engrenagem planetária, os redutores cicloidais de roda de pino apresentam eficiência de transmissão ligeiramente inferior e geralmente oferecem menor precisão; conseqüentemente, eles não são adequados para aplicações que exigem controle de movimento de alta precisão.

Considerações para diferentes opções de seleção

Ao selecionar um caixa de engrenagens planetárias , a atenção primária deve ser focada em garantir que sua precisão, capacidade de torque e interface de montagem atendam aos requisitos específicos do equipamento. Os fabricantes normalmente fornecem um valor de torque nominal; entretanto, durante o processo de seleção, não se deve confiar apenas neste valor, mas também verificar se a capacidade de sobrecarga de curto prazo é suficiente para acomodar as demandas dos ciclos de partida, parada, aceleração e desaceleração.

Embora a maioria dos principais fabricantes atualmente utilize interfaces modulares para suas caixas de engrenagens planetárias, continua sendo essencial consultar o fabricante para confirmar a configuração específica do eixo de saída e as dimensões do flange, garantindo assim total compatibilidade com o motor.

Os redutores cicloidais de pino-roda são utilizados principalmente em aplicações pesadas e de baixa velocidade; conseqüentemente, a seleção deve ser baseada na carga operacional real, com ênfase especial na capacidade de carga. Além disso, como os redutores cicloidais tipo cata-vento são propensos ao superaquecimento durante a operação em alta velocidade, também é fundamental avaliar e garantir a adequação das capacidades de dissipação de calor da unidade. （Autor, SGR, Angie Zhang）
