Engenharia de precisão: controle de folga e ruído no sistema de engrenagem planetária helicoidal

I. A demanda por transmissão de engrenagens de alta precisão

Ó engrenagem sem fim planetária A unidade representa uma fusão de dois poderosos princípios de transmissão, proporcionando alta densidade de torque, taxas de redução significativas e uma área compacta. Em aplicações exigentes, o principal desafio técnico é as tolerâncias dos componentes internos, especificamente a folga da malha (folga), para garantir alta precisão de transmissão e, simultaneamente, minimizar os níveis de ruído, vibração e aspereza (NVH).

A Shanghai SGR Heavy Industry Machinery Co., Ltd., uma empresa de alta tecnologia que se concentra profundamente na transmissão de engrenagens há mais de 10 anos, entende essa complexidade. Nossa equipe de P&D, composta por PhDs e engenheiros seniores, desenvolveu tecnologia especializada, incluindo o Sistema de Projeto de Otimização de Engrenagem Sem-fim Planar de Envelope Duplo, garantindo que nossos produtos sigam a tendência da indústria de baixa vibração e baixo ruído.

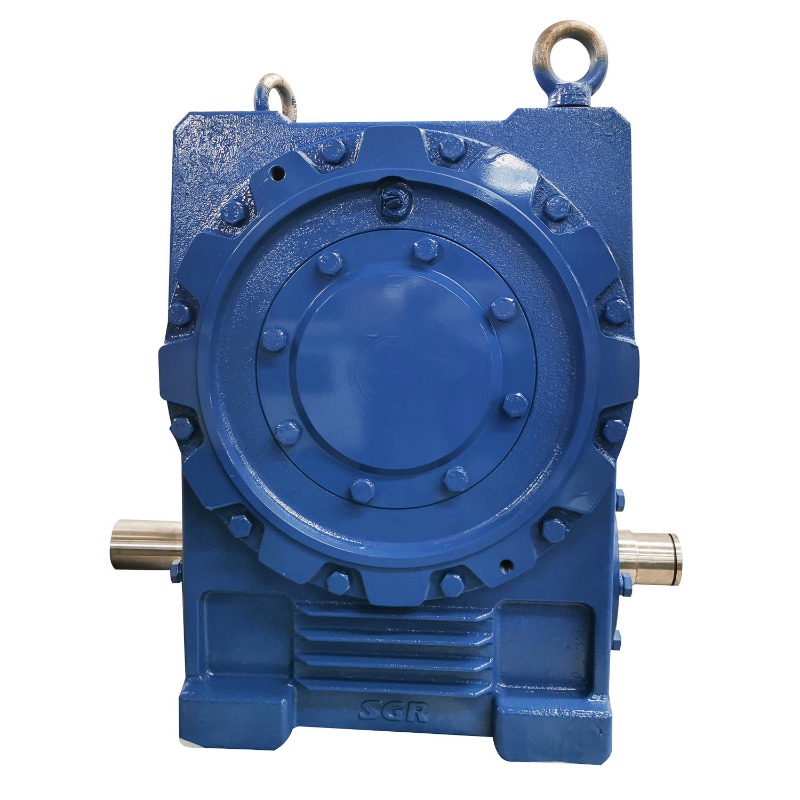

Redutor de engrenagem helicoidal de envolvimento duplo de alta eficiência

II. A mecânica do controle de folga

A folga, ou a folga circunferencial entre os dentes correspondentes, afeta diretamente a precisão do posicionamento e o ruído operacional. Minimizar essa folga é fundamental para máquinas de alta precisão.

Estratégias para montagem com folga zero: controle de folga em sistemas de engrenagens helicoidais planetárias

Ó controle eficaz da folga em sistemas de engrenagens helicoidais planetárias requer a abordagem de ambos os estágios da caixa de engrenagens - o estágio planetário (engrenagem solar, engrenagens planetárias e coroa) e o estágio da engrenagem helicoidal. No estágio planetário, a precisão é alcançada através do controle meticuloso da distância central entre o Sol e as engrenagens planetárias. Isso geralmente exige o uso de rolamentos de alta qualidade e tolerâncias geométricas rigorosas para o suporte planetário e os furos da caixa.

No estágio de engrenagem helicoidal, a folga está fundamentalmente ligada à distância central entre o sem-fim e a roda sem-fim. As estratégias para minimização incluem:

• Ajuste controlado da distância central: Utilizando luvas excêntricas do eixo de entrada ou flanges de alojamento que permitem o ajuste até a posição do sem-fim durante a montagem.
• Rodas sem fim divididas: Emprega uma roda sem-fim dividida pré-carregada que força o contato contínuo com o perfil do sem-fim, eliminando folga.

III. Alcançando o perfil do dente e a precisão da malha

Ó accuracy of the tooth profile and its surface finish directly determines the smoothness of engagement and the resulting noise output. This is where advanced manufacturing is essential.

Técnicas e tolerâncias de fabricação

Ó most significant improvement in accuracy comes from post-machining finishing. The precision grinding techniques for worm gear tooth profile are paramount, especially for double-enveloping worm gears, where the geometry is complex. Grinding offers superior surface finish and tighter control over the involute profile compared to traditional hobbing or milling.

Ó impact of gear tolerance on gearbox vibration level is defined by industry standards (e.g., International Organization for Standardization 1328-1). Moving from an ISO Grade 8 (commercial) to an ISO Grade 5 (high-precision) can reduce the dynamic meshing error by factors of ten, translating directly into significantly lower vibration and noise levels.

Métodos de fabricação de engrenagens versus tolerância e acabamento superficial

4. Metrologia Avançada e Garantia de Qualidade

Você não pode controlar o que não pode medir com precisão. Redutores de alta precisão requerem metrologia de última geração para verificar a geometria complexa dos componentes.

Verificação de geometria complexa

Ó verification of the toroidal geometry in the worm gear stage is a specialized process. The measuring instrument for toroidal worm gear accuracy must be capable of simultaneously measuring multiple geometrical parameters, including lead, profile, and pitch error. Shanghai SGR is equipped with the domestically innovated Toroidal Worm and Hob Measuring Instrument, a first in China, alongside high-accuracy 3D Measuring Machines. These instruments verify that every planetary worm gear component adheres to the tightest tolerances required for low backlash and noise.

V. Estratégias de redução de ruído na engrenagem helicoidal planetária

Além da precisão da precisão, a saída de ruído é influenciada pela dinâmica do sistema e pelo design da carcaça. Um guia B2B bem-sucedido para redução de ruído em caixas de engrenagens planetárias deve considerar todo o sistema, não apenas as engrenagens.

Mitigação de ruído sistêmico

• Lubrificação: A utilização de óleos sintéticos com especial otimização para velocidade e temperatura operacional garante a formação de uma película fluida silenciosa que amortece o ruído de impacto do engrenamento.
• Projeto de Habitação: Ó housing rigidity must be high enough to prevent noise amplification through vibration. Our focus on compact and modular design inherently improves stiffness and reduces dynamic deflection, minimizing the contribution of the housing to the overall noise level.
• Modificação de engrenagem: Modificações sutis no perfil do dente (coroação ou intervalo da ponta) podem compensar pequenas deflexões sob carga, o que mitiga diretamente os efeitos NVH relacionados ao impacto da tolerância da engrenagem no nível de vibração da caixa de engrenagens em condições reais.

VI. Conclusão

Controlar a folga e minimizar o ruído em uma engrenagem planetária helicoidal de alto desempenho requer uma abordagem especializada e integrada, vinculando design avançado (como o sistema plano de duplo envelope) com especificações rigorosas de fabricação. Através do uso de técnicas de retificação de precisão para o perfil do dente da engrenagem helicoidal e validação por meio do instrumento de medição para precisão da engrenagem helicoidal toroidal, a Shanghai SGR Heavy Industry Machinery Co., Ltd. garante que nossas caixas de engrenagens atendem aos mais requisitos NVH, oferecendo soluções de alta tecnologia aos nossos parceiros B2B.

VII. Perguntas frequentes (FAQ)

1. Qual é a definição de folga em uma engrenagem helicoidal planetária e por que seu controle é crítico?

Folga é a folga entre os flancos não motrizes dos dentes correspondentes à especificação. Seu controle é crítico porque a folga excessiva reduz a precisão e a rigidez do posicionamento, causando instabilidade, ruído de impacto e desgaste prematuro, que é fundamental para o controle da folga em sistemas de engrenagens helicoidais planetárias.

2. Como se manifesta o impacto da tolerância da engrenagem no nível de vibração da caixa de velocidades?

A baixa tolerância da geometria leva a erros geométricos (desvio de perfil, erro de passo). Esses erros causam forças de malha não uniformes, criando dinâmicas. Essa motivação é dirigida através dos rolamentos e da carcaça, manifestando-se como vibração e ruído audível, daí a necessidade de graus de tolerância ISO de alto nível.

3. O que distingue as técnicas de retificação de precisão para perfil de dente de engrenagem helicoidal de fresagem?

A retificação de precisão ocorre após o material da engrenagem ter sido tratado termicamente e resistido. Oferece um acabamento superficial muito mais fino e permite a correção de pequenas distorções causadas pelo tratamento térmico, resultando em resultados geométricos superiores (Grau 3-5 versus Grau 8-10 para fresamento).

4. Qual ferramenta especializada é necessária para a verificação mencionada no instrumento de medição para precisão da especificação helicoidal toroidal?

A verificação requer uma máquina especializada, como um instrumento de medição de engrenagens de controle numérico computadorizado (CNC), geralmente personalizado ou projetado internamente (como o instrumento de medição de verme toroidal e fogão da SGR). As máquinas de medição 3D padrão podem ter dificuldades com a geometria tridimensional complexa, não involutiva, do perfil sem-fim de envelope duplo.

5. Quais elementos de design não relacionados a engrenagens voltadas para a redução abordada no guia B2B para redução de ruídos em caixas de engrenagens planetárias?

Ós elementos sem engrenagem incluem a otimização do projeto da carcaça (aumentando a espessura da parede e as nervuras para amortecer a ressonância), selecionando rolamentos de alta qualidade e baixo ruído e usando lubrificantes de viscosidade apropriada que criam uma película fluida espessa e absorvente de ruído entre os dentes engrenados.
