Os tipos de redutores de engrenagem mais comuns que você pode querer conhecer

Como gerente técnico da SGR, um fabricante de redutores de longa data com mais de 15 anos de experiência no setor, muitas vezes encontro a mesma pergunta fundamental de engenheiros e especialistas em compras: “Quais são os requisitos mais comuns? tipos de redutores de engrenagem , e como escolho o caminho certo?” A resposta não reside apenas na compreensão dos princípios de transmissão, mas também na adequação das características de desempenho às aplicações do mundo real.

Quais são os tipos de redutores de engrenagem mais comuns?

Em máquinas industriais, redutores de engrenagem se enquadram principalmente em três categorias principais: redutores de engrenagens planetárias, redutores de engrenagens helicoidais e redutores de engrenagens helicoidais de eixo paralelo ou cônicas. Entre eles, os redutores planetários e de engrenagem helicoidal dominam as aplicações que exigem alta densidade de torque, design compacto ou capacidade de travamento automático.

Os redutores de engrenagens planetárias são excelentes em eficiência (normalmente 95–98%), alta relação torque/tamanho e distribuição dinâmica de carga em várias engrenagens planetárias. Eles são ideais para sistemas servo, equipamentos de construção e acionamentos industriais de serviço contínuo.

Os redutores de engrenagem helicoidal, especialmente os tipos avançados, como o sem-fim toroidal planar de duplo envelope, oferecem altas taxas de redução em um único estágio, travamento automático mecânico inerente e operação suave e silenciosa - tornando-os adequados para elevação, posicionamento e sistemas críticos de segurança.

Na SGR, concentramos nossa pesquisa e desenvolvimento e produção precisamente nesses dois segmentos de alto valor: os redutores de engrenagem planetária da série N e os redutores de engrenagem helicoidal toroidais planares de duplo envelope da série C, ambos projetados para ambientes exigentes e longa vida útil.

Redutores planetários da SGR

Nossa série N redutores de engrenagens planetárias representam mais de uma década de refinamento na tecnologia de transmissão de precisão. Projetados como uma alternativa direta a marcas importadas como Brevini, Dynamic, Rossi e Bonfiglioli, eles combinam design de nível internacional com suporte localizado e preços competitivos.

• Diâmetros dos anéis de engrenagem de 200 mm a 885 mm
• Torque de saída de até 540.000 N·m
• Taxas de velocidade a partir de i ≥ 3, extensíveis através de configurações de vários estágios
• Arquitetura modular que permite centenas de combinações de modelos

A extremidade de entrada suporta furos redondos, estrias, eixos, flanges e freios integrados – compatíveis com motores hidráulicos e eletromagnéticos. A extremidade de saída oferece flexibilidade ainda maior: eixos sólidos ou ocos, montagem de disco de expansão, interfaces estriadas, engrenagens ou flanges, permitindo integração perfeita em plataformas de perfuração sem valas, transportadores de mineração, guinchos marítimos e máquinas têxteis.

Todas as engrenagens dos redutores planetários da SGR são feitas de liga de aço 20CrMnTi, cimentadas, temperadas e retificadas com precisão para garantir baixo ruído, alta resistência à fadiga e compartilhamento de carga com vários dentes. Isso resulta em operação suave e confiável e eficiência mecânica superior a 96%.

Além disso, os redutores de engrenagens planetárias da série N ganharam o “Primeiro prêmio para o progresso científico e tecnológico na indústria de engrenagens” pela Associação da Indústria de Engrenagens da China em 2009 e listados entre os Projetos de Transformação de Realização de Alta Tecnologia de Xangai, os redutores de engrenagens planetárias da série N se tornaram uma escolha confiável nos setores de construção, mineração, marítimo e têxtil.

Redutores de engrenagem helicoidal da SGR

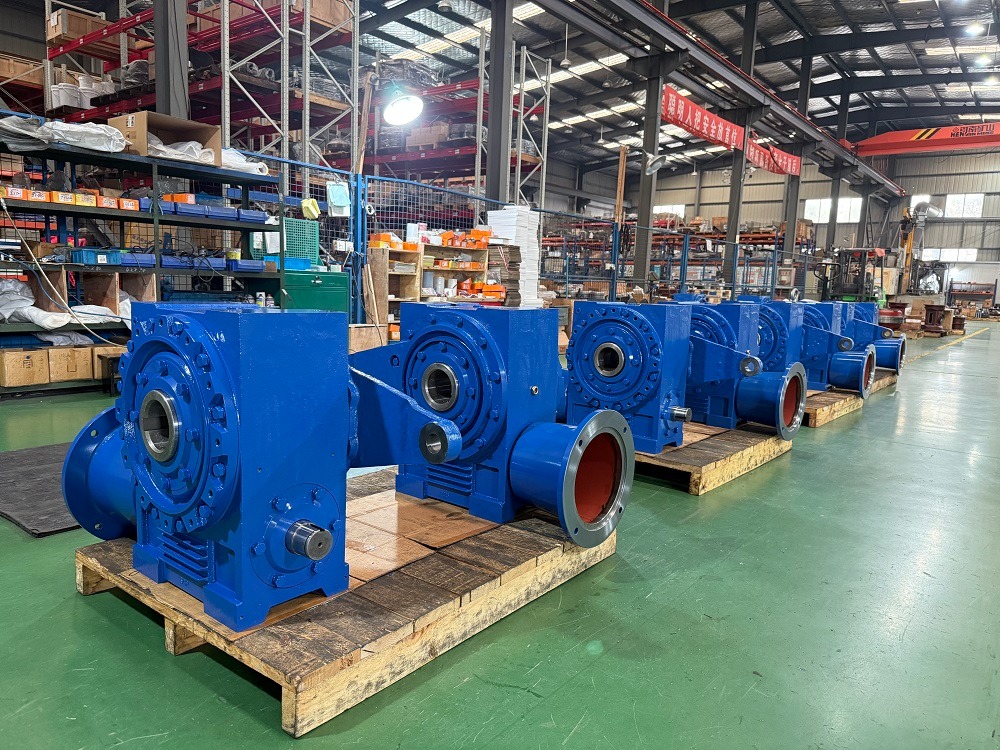

Complementando nossa linha planetária está o redutor de engrenagem helicoidal toroidal de duplo envelope planar da série C - uma solução de transmissão enraizada na inovação chinesa e otimizada por meio da colaboração com universidades líderes.

Ao contrário das engrenagens helicoidais cilíndricas convencionais, as engrenagens de envoltório duplo da série C redutores de engrenagem helicoidal apresentam um sem-fim toroidal envolvido duas vezes por um plano teórico, criando uma malha de contato superficial com vários dentes com a roda sem-fim. Este design aumenta drasticamente a capacidade de carga e a eficiência da transmissão, ao mesmo tempo que reduz o desgaste.

Os destaques técnicos dos redutores de engrenagem helicoidal de duplo envelope são:

• Distâncias centrais de 100 mm a 710 mm
• Torque de saída de até 160.000 N·m
• Taxas de velocidade começando em ati ≥ 10, com capacidade de travamento automático em taxas mais altas
• Dimensões de instalação intercambiáveis com unidades tipo CAVEX®

O sem-fim dos redutores de engrenagem sem-fim de duplo envelope é fabricado em 20CrMnTi, carburado e retificado, enquanto a roda sem-fim utiliza bronze de estanho de alto desempenho, garantindo excelentes propriedades antifricção e resistência ao desgaste. O resultado é um redutor que oferece longa vida útil, alta confiabilidade e segurança mecânica aprimorada - fundamental em içamento, metalurgia, comportas hidrelétricas e calandras de borracha.

A SGR desenvolveu sistematicamente os protocolos de projeto, fabricação, montagem e teste para esta tecnologia, com o objetivo de promover uma solução de transmissão de alto desempenho verdadeiramente indígena. Componentes principais personalizados também estão disponíveis mediante solicitação.

Apoiada pela certificação DNV ISO 9001, aprovação de fornecedor da SGS e reconhecimento como uma empresa “Especializada, Refinada, Única e Inovadora” (SRII) de Xangai, a SGR continua comprometida com o avanço da tecnologia de transmissão de engrenagens. Quer sua aplicação exija alta eficiência e densidade de potência de acionamentos planetários ou a robustez e segurança de travamento automático de redutores de engrenagem helicoidal de duplo envelope, a SGR fornece soluções de engenharia que funcionam dia após dia, sob as condições mais difíceis.（Autor, SGR, Angie Zhang）
