Os segredos da fabricação de caixas de velocidades

Como gerente de produto na SGR, uma famosa empresa chinesa de caixas de engrenagens com mais de 15 anos de experiência em sistemas de transmissão de engrenagens, testemunhei como a engenharia meticulosa transforma o aço bruto em soluções de energia de missão crítica.

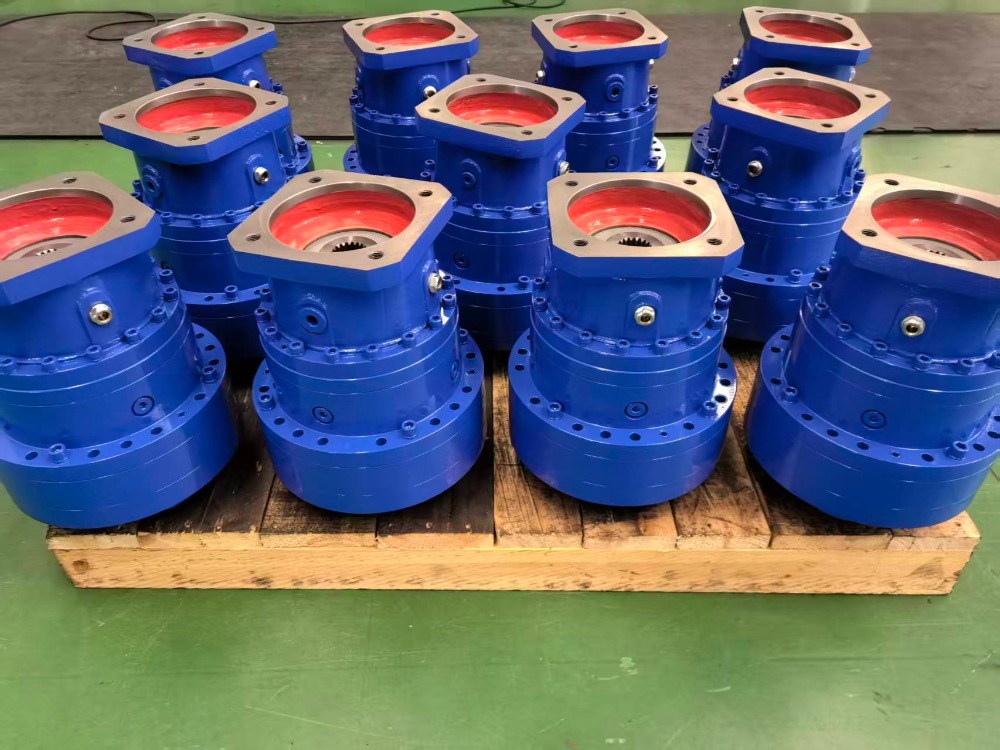

Nossas caixas de engrenagens planetárias da série N, compreendendo centenas de modelos, são confiáveis ​​em setores exigentes, incluindo máquinas de engenharia, mineração, sistemas auxiliares marítimos, metalurgia, processamento de borracha e impressão têxtil.

Mas o que realmente diferencia a SGR não é apenas a escala – é o rigor incorporado em cada etapa da fabricação. Da seleção do material à validação final, a produção da caixa de engrenagens é uma sinfonia de metalurgia, usinagem de precisão e controle de qualidade. Aqui, revelamos os principais segredos por trás dos redutores planetários confiáveis ​​e de alto desempenho da SGR.

Seleção de matéria-prima: a base da durabilidade

A jornada começa muito antes da usinagem – com o aço certo. Para componentes críticos, como a engrenagem solar, o suporte planetário e a coroa interna, a SGR utiliza exclusivamente aços estruturais de liga de alta qualidade, como 20CrMnTi. Este material oferece temperabilidade e resistência à fadiga excepcionais, essenciais para suportar cargas cíclicas e impactos de choque comuns em ambientes industriais pesados. Cada lote passa por análise espectral e inspeção ultrassônica na chegada, garantindo zero defeitos internos. Porque em aplicações de alto torque, mesmo impurezas microscópicas podem levar a falhas prematuras. Na SGR acreditamos: o desempenho começa no nível molecular.

Tratamento térmico de usinagem de desbaste: resistência à modelagem

Depois de verificadas, as peças brutas passam por forjamento de precisão para alinhar o fluxo dos grãos e melhorar a integridade mecânica. Isto é seguido por torneamento e fresamento em centros CNC para obter formatos quase perfeitos, preservando a estrutura ideal do material enquanto se prepara para o processamento térmico.

A verdadeira transformação ocorre durante o tratamento térmico. Os componentes são submetidos à cementação e têmpera em atmosfera controlada, seguidos de revenimento a baixa temperatura. Este processo fornece uma superfície endurecida (HRC 58–62) para resistência ao desgaste, ao mesmo tempo que mantém um núcleo resistente e dúctil que absorve o impacto sem rachar. Este perfil de propriedade dupla não é negociável em aplicações como transportadores de mineração ou guinchos marítimos, onde picos repentinos de carga são rotineiros. As linhas de tratamento térmico multicâmaras da SGR garantem uma precisão do potencial de carbono dentro de ±0,05%, minimizando a distorção e maximizando a consistência.

Usinagem de acabamento: onde mícrons definem excelência

Após o tratamento térmico, as peças entram na fase de acabamento de alta precisão - o coração do refinamento da caixa de engrenagens. As engrenagens são retificadas em máquinas retificadoras de perfil CNC avançadas, alcançando precisão dos dentes de até AGMA 12. Isso garante um engrenamento suave, erros mínimos de transmissão e níveis de ruído abaixo de 85 dB - mesmo sob carga total.

Além disso, a SGR está equipada com uma retificadora CNC de superfície complexa de quatro eixos, capaz de lidar não apenas com engrenagens evolventes padrão, mas também com geometrias complexas, como perfis sem-fim toroidais. Essa versatilidade nos permite manter a fidelidade geométrica em toda a nossa linha de produtos, desde unidades compactas N200 até enormes modelos N885 com potência nominal de até 540.000 N·m. Essa precisão se traduz diretamente em maior eficiência (>96%), vibração reduzida e vida útil estendida – principais diferenciais em mercados onde o tempo de inatividade custa milhares de dólares por hora.

Montagem e validação final: confiança de engenharia em cada unidade

A montagem ocorre em uma oficina climatizada, onde os técnicos seguem instruções de trabalho padronizadas para instalar rolamentos, vedações e eixos. Parâmetros críticos, como pré-carga do rolamento de folga e concentricidade, são monitorados em tempo real usando sensores digitais de torque e deslocamento. Mas a montagem é apenas metade da história. Cada redutor da série N passa por rigorosos testes de desempenho antes do envio:

Rodagem sem carga: Verifica rotação suave e ruído de linha de base.

Teste de resistência a carga total: Simula condições do mundo real para validar o aumento de temperatura, a eficiência e a vibração.

Inspeção dimensional: Máquinas de medição por coordenadas (CMM) confirmam dimensões críticas de montagem e alinhamento.

Verificação da integridade da vedação: Garante vazamento zero durante o ciclo térmico.

Somente as unidades que atendem a todos os critérios recebem certificação e embalagem. Cada caixa de engrenagens é etiquetada com um código QR exclusivo, permitindo a rastreabilidade completa do ciclo de vida – desde a siderúrgica até o local do usuário final.

Na SGR, não fabricamos apenas caixas de câmbio; nós projetamos confiança. Nossos redutores planetários da série N são bem-sucedidos não por causa de um único avanço, mas por meio da execução disciplinada em todos os elos da cadeia de valor – desde a ciência dos materiais até a validação final.

Em uma era em que “bom o suficiente” não é mais aceitável, a SGR permanece firme em fornecer qualidade de substituição de importações com suporte local, flexibilidade modular e durabilidade comprovada. Seja para acionar uma perfuradora de túneis ou um guindaste de convés de navio, nossas caixas de engrenagens operam de maneira silenciosa, eficiente e confiável — porque na indústria pesada não há segundas chances. Esse é o verdadeiro segredo da fabricação de caixas de engrenagens: a precisão não é opcional — é tudo.(Autor, SGR, Angie Zhang)
