Quais são os princípios e características dos redutores de engrenagens planetárias?

Na grande família de redutores, Redutores de engrenagem planetária são amplamente utilizados em servo, stepper, DC e outros sistemas de transmissão devido ao seu tamanho pequeno, alta eficiência de transmissão, ampla faixa de redução, alta precisão e muitas outras vantagens. A função de um redutor de engrenagem planetária é reduzir a velocidade, aumentar o torque e reduzir a relação de carga/motor de inércia sob a premissa de garantir uma transmissão precisa.

No sistema de produtos da SGR, um dos principais fabricantes de redutores de engrenagem planetária, o redutor de engrenagem planetária também é um dos "produtos estrela". O redutor de engrenagem planetária da série N desenvolvido e produzido pelo SGR usa a engrenagem carburada e extinta 20crmnti, com vários dentes para dividir a carga, operação estável e confiável, alta eficiência mecânica e outras vantagens. No início de 2009, o redutor de equipamentos planetários da N Series ganhou o certificado "Primeiro prêmio de realizações científicas e tecnológicas na indústria de equipamentos" da Associação Profissional de Gear da China naquele ano e também foi reconhecido como um projeto de transformação de alta tecnologia de Xangai "e obteve uma patente de invenção.

(1) Princípio da transmissão do redutor de engrenagem planetária

A estrutura básica de transmissão do redutor de engrenagem planetária é dividida em 4 partes:

① Equipamento solar: localizado no centro do sistema de engrenagens planetárias, conectado ao eixo de saída do motor.

② Equipamento planetário: gira em torno da engrenagem solar, geralmente com várias engrenagens planetárias para garantir a distribuição de carga.

③ Portador do planeta: suporta as engrenagens planetárias, geralmente conectadas ao eixo de saída.

④ Equipamento do anel externo: a malha de engrenagens planetárias com a engrenagem do anel externo para transmitir energia ao eixo de saída.

A fonte de acionamento do redutor de engrenagem planetária inicia a engrenagem solar por conexão direta, e a engrenagem solar aciona as engrenagens planetárias montadas no transportador de engrenagens planetárias. Todo o sistema de engrenagem planetária gira automaticamente ao longo da engrenagem do anel externo, e o transportador planetário conecta o eixo de saída para obter o objetivo da desaceleração. Uma taxa de redução mais alta requer vários conjuntos de engrenagens de estágio e engrenagens planetárias para serem multiplicadas e acumuladas.

(2) Características de desaceleração dos redutores de engrenagem planetária

um. Alto torque, carga forte: comparada à transmissão tradicional de engrenagem paralela, o redutor de engrenagem planetária tem as vantagens de alto torque e estrutura compacta. As engrenagens tradicionais são acionadas pela extrusão de poucas superfícies de contato pontuais entre duas marchas, e todas as cargas estão concentradas em muito poucas superfícies de contato de engrenagens, o que causa facilmente atrito e fratura entre as engrenagens. O redutor de engrenagem planetária possui várias áreas maiores e carga uniforme de 360 ​​graus nas superfícies de contato da engrenagem. As superfícies de engrenagens múltiplas suportam uniformemente cargas de impacto instantâneas juntas, tornando mais capaz de suportar o impacto do torque mais alto, e o corpo e as peças do rolamento não serão danificados ou quebrados devido a cargas altas.

b. Estrutura compacta e tamanho pequeno: comparado aos redutores tradicionais de engrenagem, os redutores de engrenagem planetária têm as vantagens da estrutura compacta e do tamanho pequeno; A taxa de redução dos redutores tradicionais de engrenagem deve ser gerada pelo valor múltiplo do número de engrenagens, e há um certo espaçamento entre as engrenagens grandes e pequenas, para que a caixa de engrenagens tenha um grande espaço para acomodar! Para atingir uma alta taxa de redução, é necessário conectar e combinar mais de duas caixas de câmbio de redução, resultando em um volume e peso muito grandes. A estrutura do redutor de engrenagem planetária pode ser conectada repetidamente de acordo com o número necessário de seções, e várias seções podem ser combinadas separadamente. O redutor de engrenagem planetária possui uma estrutura compacta, tamanho pequeno, peso leve e aparência leve, e seus cenários de aplicação são mais diversos.

c. Alta eficiência e baixo ruído: em comparação com os redutores tradicionais de engrenagem, os redutores de engrenagem planetária têm as vantagens de alta eficiência e baixo ruído; A combinação de engrenagem planetária possui um ajuste uniforme de vários pontos exclusivo, e a estrutura de desenvolvimento de arco do anel de engrenagem externa faz com que o anel externo da engrenagem e a engrenagem planetária combinadas de perto, e as engrenagens têm um alto grau de ajuste. Além de melhorar a eficiência do redutor de engrenagem planetária, o próprio design pode obter um posicionamento de alto precisão. Além disso, misturando várias engrenagens planetárias com o anel de engrenagem externa ao mesmo tempo, o redutor de engrenagem planetária reduz a carga de uma única engrenagem, reduzindo assim o ruído.

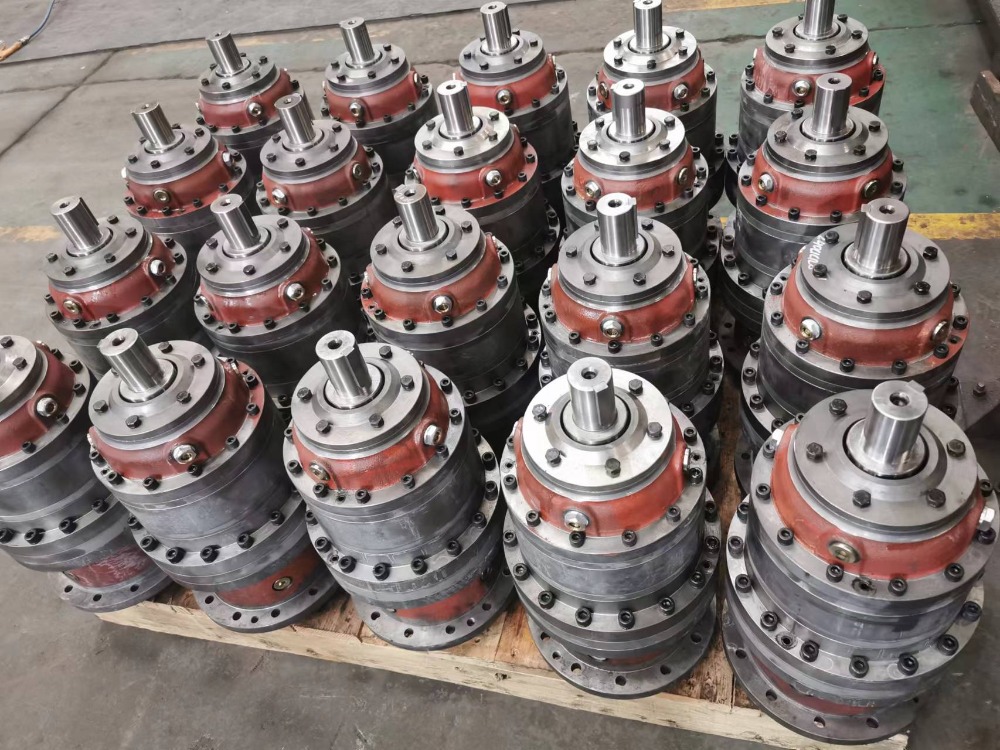

(3) parâmetros mecânicos do redutor de engrenagem planetária da série N da SGR da SGR

Os parâmetros mecânicos dos redutores de engrenagem planetária da N Series desenvolvidos e produzidos pela SGR são os seguintes:

· Especificações da engrenagem do anel: 200 ~ 885mm

· Faixa de torque de saída: T2≤540000n.m

· Razão de velocidade: i ≥3

· Design modular, especificações serializadas e produção especializada

· A extremidade da entrada possui orifícios redondos, orifícios de lesão, eixos redondos, eixos de lesão interna ou externa, flanges adicionais, freios, etc., os redutores de engrenagem planetária da série N são adequados para motores hidráulicos ou motores eletromagnéticos, etc.;

· O tipo final de saída possui eixos redondos, eixos ocos, eixos ocos com discos de expansão, eixos de leme interna ou externa, placas de conexão adicionais, engrenagens, flanges, etc.;

· Existem muitos acessórios correspondentes, como dispositivos de resfriamento e lubrificação, válvulas de verificação etc., e os usuários podem escolher acessórios correspondentes de acordo com suas necessidades.

Além disso, o posicionamento do produto do redutor de engrenagem planetária da SGR da SGR é: "Substituindo redutores semelhantes importados" (pode ser substituído por produtos semelhantes de marcas como brevni, dinâmico, rossi, bonfilioli, etc.). O conceito de design e a tecnologia de produção são sincronizados com alguns países europeus. Devido a serviços localizados, foi reconhecido por usuários em campos industriais, como máquinas de construção, máquinas auxiliares de envio, máquinas de mineração, impressão têxtil e máquinas de tingimento com bom desempenho de custo. (Autor: SGR, Angie Zhang)
