Qual é o redutor de engrenagem de minhocas duplas envolventes?

Na família de dispositivos de transmissão mecânica, o redutor de equipamentos planetários é como uma pérola deslumbrante, brilhando brilhantemente e atraindo a atenção da indústria de máquinas. Quando se trata de redutores, a primeira coisa que vem à mente é o redutor de equipamentos planetários. No entanto, o redutor de engrenagem de worm em desenvolvimento duplo também é um produto indispensável de "cavalo escuro" no campo da transmissão mecânica.

Então, qual é o redutor de engrenagem de worm em dois envolventes? E como foi desenvolvido? Neste artigo, a SGR gostaria de compartilhar com você algum conhecimento sobre os redutores de engrenagens de minhocas duplas.

(1) A história do redutor de engrenagem de worm em dupla envolvimento.

Quando se trata de redutores de engrenagem de minhocas de envolvimento duplo, precisamos mencionar a transmissão de engrenagem de vermes de avião.

Já em 1922, a transmissão de engrenagem de minhoca plana foi produzida nos Estados Unidos. Naquela época, era usado principalmente para indexação de precisão, como telescópios astronômicos, instrumentos de medição de engrenagem, máquinas de gravação de linha circular, etc. e apenas grandes taxas de transmissão eram aplicáveis ​​naquele momento.

Em 1951, Sato do Japão inventou a transmissão da engrenagem de verme do plano helicoidal, que se expandiu de grandes taxas de transmissão para pequenas e médias índices de transmissão.

Na China, a pesquisa sobre engrenagens planares de minhocas começou no início dos anos 1960, quando o Instituto de Pesquisa Científica Mecânica do Primeiro Ministério da Indústria de Construção de Máquinas iniciou a pesquisa. Desde então, o instituto superou muitas dificuldades técnicas, reduzindo continuamente a distância central do par de turbinas planas e o diâmetro da engrenagem de worm, tornando a engrenagem de minhoca cada vez mais precisa.

Em 1971, a fábrica de máquinas do grupo Shougang na China criou o primeiro conjunto de engrenagens de worm que envolvem planos com base na fabricação de engrenagens de worm de plano helicoidal e as usavam oficialmente na produção industrial. Portanto, o redutor de engrenagem de worm em dupla envolvimento é, sem dúvida, um dispositivo de transmissão inventado pelos chineses.

(2) Vantagens dos redutores de engrenagem de minhocas duplos envolventes

O redutor de engrenagem toroidal de worm em desenvolvimento duplo é composto principalmente por um verme toroidal de envelope duplo, uma roda de minhoca e um alojamento. O verme toroidal de envolvimento duplo do plano usa um plano como a superfície pai e, através do movimento circular relativo, inclui a superfície do dente do verme toroidal e, em seguida, usa a superfície do dente do worm como superfície pai e envolve a superfície do dente da roda do verme através do movimento relativo.

Comparado com os vermes cilíndricos, o redutor de engrenagem toroidal dupla envolvente tem duas vantagens óbvias. Uma é a grande capacidade de ração de carga, porque o contorno externo Geratrix do verme toroidal de envolvimento duplo determina que mais dentes podem entrar na malha, aumentando a área de contato e reduzindo a pressão da superfície do dente.

A outra vantagem do redutor de verme toroidal de envolvimento duplo é sua alta eficiência. No redutor de verme toroidal duplo envolvente, a superfície do dente do worm é com precisão após o endurecimento, tanto a dureza da superfície do dente quanto o nível de rugosidade da superfície do dente foram aprimorados, o que pode obter uma precisão da forma do dente muito alta. E como a área de contato da superfície dentária é grande e o comprimento total da linha de contato é aumentado, a eficiência pode ser bastante aprimorada.

(3) Fatos sobre o redutor de engrenagem de minhocas duplas do SGR

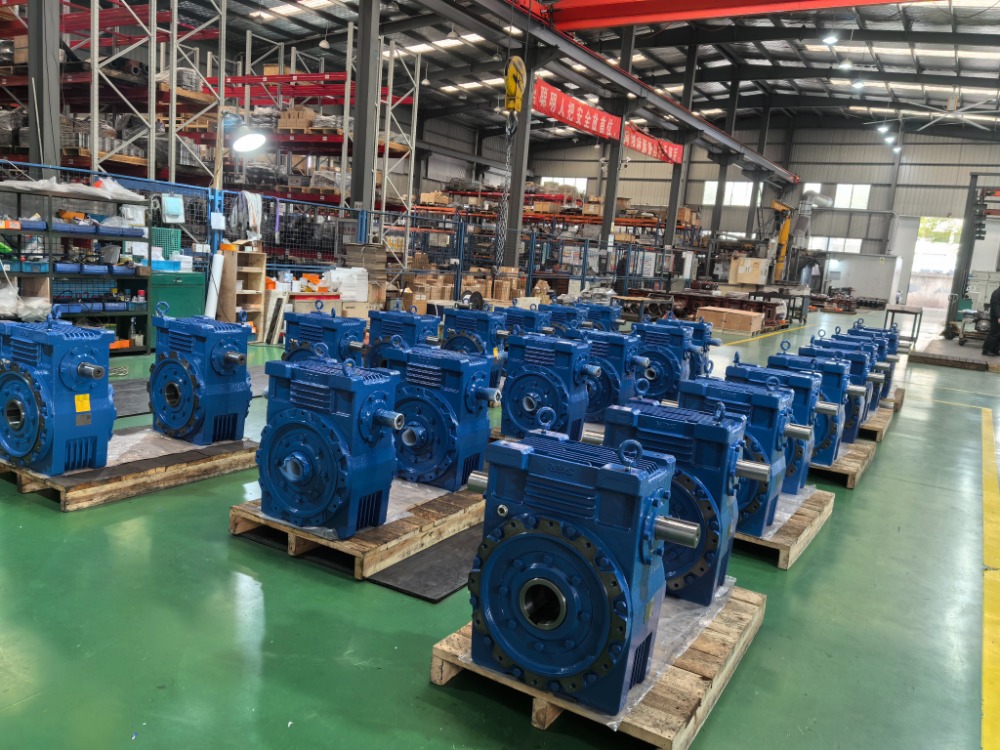

Como pioneiro no campo da transmissão mecânica, o fabricante de redutor de engrenagem planetária SGR também projetou e produziu o redutor de engrenagem de worm em série C série C.

Esse redutor de engrenagem toroidal de envelope duplo é processado pela moagem após o carburismo e a extinção com 20crmnti, e a roda de minhoca é feita de bronze de liga de alto desempenho, que pode manter a resistência a longo prazo, a alta eficiência da transmissão e a vida útil longa. Comparado com os pares cilíndricos de worm e roda de minhocas das mesmas especificações, a capacidade de carga e a eficiência da transmissão são significativamente melhoradas. Sob a condição de grande índice de velocidade, possui desempenho mecânico de auto-bloqueio, que pode melhorar efetivamente o desempenho da segurança das máquinas.

A tendência de desenvolvimento de produtos de redutores de worm em dupla envolvimento é miniaturização, alta velocidade, baixo ruído e alta confiabilidade. O redutor de worm em dupla envolvimento do SGR, que tem alta eficiência, alta resistência ao desgaste, vida útil longa e alta confiabilidade, e está constantemente inovando em design, processo, produção e montagem, certamente será favorecido pelo mercado. （Autor: SGR, Angie Zhang vor vor vor
