A diferença entre caixas de engrenagens planetárias coaxiais e de ângulo reto

Caixas de engrenagens planetárias representam uma das soluções mais eficientes e compactas para transmissão de energia em máquinas industriais. Compreender as diferenças fundamentais entre as configurações coaxial e de ângulo reto é crucial para selecionar o sistema ideal para aplicações específicas. Este guia abrangente explora os princípios operacionais, as características de desempenho e os casos de uso ideais de ambos os projetos, ao mesmo tempo em que destaca como os fabricantes especializados gostam Máquinas para indústria pesada Shanghai SGR Co., Ltd. aproveite a engenharia avançada para fornecer soluções de alto desempenho.

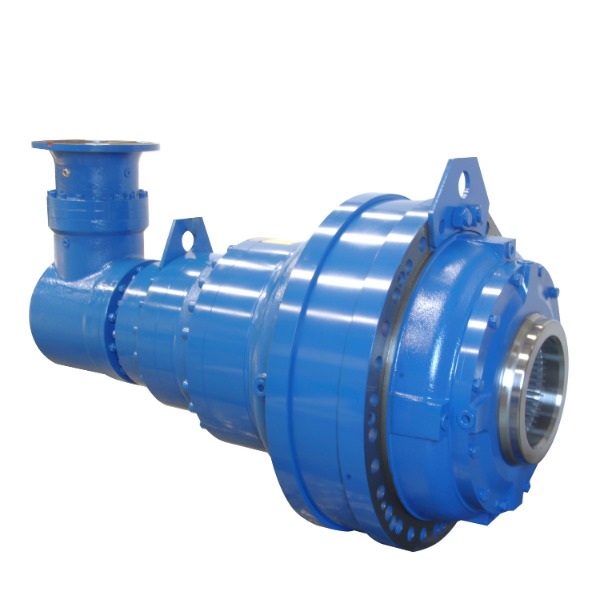

Caixa de engrenagens planetárias de grande torque de saída de ângulo reto de entrada de flange com motor

Compreendendo os fundamentos da caixa de engrenagens planetárias

Antes de examinar configurações específicas, é essencial compreender os princípios básicos que tornam os sistemas de engrenagens planetárias excepcionalmente eficazes em vários setores. A caixa de engrenagens planetárias, também conhecida como caixa de engrenagens epicíclica, apresenta uma engrenagem solar central, várias engrenagens planetárias montadas em um transportador e uma coroa externa que engrena com os planetas. Esse arranjo cria múltiplos caminhos de potência, distribuindo a carga por vários pontos de contato para obter densidade e eficiência de torque excepcionais.

• Transmissão de energia compacta com altas relações torque/peso
• Múltiplos caminhos de energia que distribuem a carga por diversas malhas de engrenagens
• Eficiência superior através de fricção deslizante minimizada
• Capacidades de posicionamento preciso com folga mínima
• Excelente absorção de carga de choque através do compartilhamento de carga

Componentes principais e suas funções

Cada sistema de engrenagens planetárias compreende vários componentes críticos que trabalham em harmonia para transmitir energia de forma eficiente. A engrenagem solar serve como componente central de entrada, enquanto as engrenagens planetárias giram em torno dela e engrenam simultaneamente com as engrenagens solares e anelares. O conjunto do suporte planetário conecta os planetas e fornece a saída na maioria das configurações padrão, embora diferentes arranjos possam produzir várias relações de velocidade e direções.

• Engrenagem solar: Componente central que recebe energia de entrada
• Engrenagens planetárias: normalmente três ou mais engrenagens que orbitam a engrenagem solar
• Porta-planetas: Componente estrutural que mantém as engrenagens planetárias em posição
• Engrenagem anelar: Engrenagem externa com dentes internos que envolve o sistema
• Mecanismo de saída: Varia de acordo com a configuração (portadora, anel ou sol)

Caixas de engrenagens planetárias coaxiais: projeto e aplicações

As caixas de engrenagens planetárias coaxiais apresentam eixos de entrada e saída alinhados ao longo do mesmo eixo de rotação, criando um caminho de transmissão de potência simples e com eficiência excepcional. Esta configuração é particularmente valorizada em aplicações onde as restrições de espaço e a simplicidade de alinhamento são considerações primárias. A simetria inerente dos projetos coaxiais contribui para uma distribuição equilibrada de carga e vibração mínima, tornando-os ideais para aplicações de precisão.

• Os eixos de entrada e saída compartilham o mesmo eixo rotacional
• Eficiência excepcional (geralmente 97% ou mais por estágio)
• Dimensões radiais compactas com alta densidade de potência
• Mínima vibração e geração de ruído
• Procedimentos simplificados de montagem e alinhamento

Características de desempenho de projetos coaxiais

As vantagens de desempenho das caixas de engrenagens planetárias coaxiais as tornam adequadas para aplicações exigentes em diversos setores. Sua alta eficiência decorre da perda mínima de energia através das malhas de engrenagens, enquanto seu formato compacto permite a integração em ambientes com espaço limitado. A natureza equilibrada dos sistemas planetários reduz naturalmente a vibração, contribuindo para uma vida útil mais longa dos componentes e para uma melhor estabilidade operacional.

Caixas de engrenagens planetárias de ângulo reto: projeto e aplicações

As caixas de engrenagens planetárias de ângulo reto incorporam um estágio de engrenagem cônica que redireciona a transmissão de potência em 90 graus, criando soluções versáteis para aplicações com requisitos de entrada e saída perpendiculares. Esta configuração combina a robustez das engrenagens planetárias com a flexibilidade direcional das engrenagens cônicas, oferecendo vantagens únicas na otimização do layout das máquinas. O caixa de engrenagens planetárias de ângulo reto O projeto é particularmente benéfico quando o motor principal deve ser posicionado paralelamente ao componente acionado.

• Transmissão de potência de 90 graus entre entrada e saída
• Configuração que economiza espaço para layouts de máquinas específicos
• Combinação de tecnologias de engrenagens planetárias e cônicas
• Excelente flexibilidade de montagem em espaços restritos
• Disponível em diversas configurações de saída (eixo sólido, eixo oco)

Características de desempenho de projetos em ângulo reto

As caixas de engrenagens planetárias de ângulo reto oferecem características de desempenho exclusivas que as tornam indispensáveis em aplicações específicas. A inclusão de um estágio de engrenagem cônica introduz diferentes considerações de eficiência, proporcionando ao mesmo tempo uma flexibilidade direcional inestimável. Compreender esses parâmetros de desempenho é essencial para a engenharia e seleção de aplicações adequadas.

Análise comparativa: caixas de engrenagens planetárias coaxiais vs. de ângulo reto

A seleção entre caixas de engrenagens planetárias coaxiais e de ângulo reto requer uma consideração cuidadosa dos requisitos da aplicação, restrições espaciais e prioridades de desempenho. Cada configuração oferece vantagens distintas que a tornam mais adequada para cenários específicos. Esta análise comparativa examina as diferenças críticas para informar o processo de seleção.

• Diferenças na disposição do eixo e seu impacto no projeto da máquina
• Comparações de eficiência entre faixas operacionais
• Densidade de torque e capacidades de transmissão de potência
• Vantagens e limitações específicas da aplicação
• Considerações de custo ao longo do ciclo de vida do equipamento

Comparação de eficiência e transmissão de energia

A eficiência representa um dos diferenciais mais significativos entre as caixas de engrenagens planetárias coaxiais e de ângulo reto. O caminho de potência direto dos projetos coaxiais minimiza as perdas de energia, enquanto as configurações em ângulo reto apresentam perdas adicionais na interface da engrenagem cônica. Esta diferença de eficiência torna-se cada vez mais importante em aplicações de ciclo elevado, onde o consumo de energia tem um impacto significativo nos custos operacionais.

Diretrizes de seleção específicas da aplicação

A escolha ideal entre caixas de engrenagens planetárias coaxiais e angulares depende muito dos requisitos e restrições específicas da aplicação. Os projetos coaxiais normalmente se destacam em aplicações que exigem eficiência máxima e transmissão de energia direta, enquanto as configurações em ângulo reto resolvem desafios espaciais específicos. A compreensão dessas diretrizes de aplicação garante a seleção adequada da caixa de engrenagens para confiabilidade e desempenho a longo prazo.

• Coaxial preferido para: demandas de alta eficiência, aplicações de acionamento direto
• Ângulo reto preferido para: layouts com espaço limitado, transmissão de potência de 90°
• Ambas as configurações são adequadas para: aplicações de alto torque, posicionamento de precisão
• Considerações especiais para: ambientes agressivos, acessibilidade para manutenção
• Fatores de custo do ciclo de vida: investimento inicial vs. eficiência operacional

Engenharia Avançada em Sistemas Modernos de Engrenagens Planetárias

O design contemporâneo da caixa de engrenagens planetárias incorpora princípios avançados de engenharia e tecnologias de fabricação para atingir níveis de desempenho sem precedentes. Empresas como Máquinas para indústria pesada Shanghai SGR Co., Ltd. empregam sofisticados sistemas de otimização de projeto e equipamentos de fabricação de precisão para produzir caixas de engrenagens que atendam aos exigentes padrões da indústria. Sua equipe de pesquisa e desenvolvimento, composta por doutores e engenheiros seniores, desenvolveu sistemas especializados, incluindo o Caixa de engrenagens planetárias e o Sistema de Projeto de Otimização de Engrenagem sem-fim de Envelope Duplo Planar.

• Otimização avançada do perfil do dente para distribuição de carga
• Fabricação de precisão com máquinas CNC
• Testes abrangentes com sistemas de teste de potência e eficiência
• Materiais inovadores e processos de tratamento térmico
• Sistemas integrados de design, produção e serviços técnicos

Inovação em design de caixa de engrenagens planetárias de baixo ruído

A redução de ruído representa um foco significativo no desenvolvimento de caixas de engrenagens planetárias modernas, especialmente à medida que as indústrias implementam padrões ambientais e de local de trabalho mais rígidos. Abordagens avançadas de engenharia incluem modificações otimizadas nos dentes, tolerâncias de fabricação precisas e técnicas especializadas de amortecimento de vibrações. A perseguição de caixa de engrenagens planetárias de baixo ruído soluções tornou-se um diferencial competitivo entre os principais fabricantes.

• Retificação precisa dos dentes da engrenagem para características de engrenamento ideais
• Seleção avançada de rolamentos e técnicas de montagem
• Otimização do projeto da carcaça para amortecimento de vibrações
• Engenharia de sistema de lubrificação para redução de ruído
• Testes abrangentes com equipamentos de medição acústica

Selecionando a caixa de engrenagens planetária certa para sua aplicação

A seleção adequada da caixa de engrenagens planetárias requer avaliação sistemática de vários parâmetros técnicos e considerações operacionais. Além da decisão básica coaxial versus ângulo reto, os engenheiros devem considerar os requisitos de torque, taxas de velocidade, condições ambientais e expectativas de ciclo de vida. Essa estrutura de seleção ajuda a identificar a configuração ideal, evitando armadilhas comuns na especificação da caixa de câmbio.

• Avaliação abrangente dos requisitos de torque e velocidade
• Análise de restrições de montagem e limitações espaciais
• Avaliação de fatores ambientais e ciclo de trabalho
• Consideração dos requisitos de manutenção e acessibilidade
• Análise do custo total de propriedade além do preço de compra inicial

Desenvolvimento de Especificações Técnicas

A criação de especificações técnicas abrangentes representa uma etapa crítica no processo de seleção da caixa de engrenagens planetárias. Especificações bem definidas garantem que a caixa de engrenagens selecionada terá um desempenho confiável durante toda a vida útil pretendida, ao mesmo tempo que atende a todos os requisitos da aplicação. Este processo deve abranger parâmetros de desempenho e características físicas.

Perguntas frequentes

Qual é a vida útil típica de uma caixa de engrenagens planetárias?

A vida útil de uma caixa de engrenagens planetárias varia significativamente com base nas condições de aplicação, práticas de manutenção e características de carga. Sob condições operacionais adequadas e com manutenção adequada, as caixas de engrenagens planetárias de alta qualidade normalmente atingem 20.000 horas de vida útil. Os fatores críticos que influenciam a longevidade incluem lubrificação adequada, temperaturas operacionais dentro dos limites do projeto, evitar cargas de choque que excedam a capacidade nominal e precisão de alinhamento. Fabricantes como Máquinas para indústria pesada Shanghai SGR Co., Ltd. projetar suas caixas de engrenagens para prolongar a vida útil por meio de design robusto, materiais premium e fabricação de precisão.

Como uma caixa de engrenagens planetárias atinge alta densidade de torque?

As caixas de engrenagens planetárias alcançam uma densidade de torque excepcional através de sua arquitetura exclusiva de divisão de potência. Ao contrário dos arranjos de engrenagens convencionais que transmitem potência através de uma única engrenagem, os sistemas planetários distribuem o torque por várias engrenagens planetárias simultaneamente. Este compartilhamento de carga permite projetos mais compactos e ao mesmo tempo lida com valores de torque mais elevados. Além disso, o arranjo coaxial cria uma distribuição de força equilibrada que minimiza as cargas dos rolamentos e as tensões do alojamento, contribuindo ainda mais para dimensões compactas. O caixa de engrenagens planetárias de alto torque A configuração representa uma das soluções de transmissão de energia mais eficientes em termos de espaço disponíveis.

As caixas de engrenagens planetárias podem ser usadas em aplicações de alta precisão?

Absolutamente. As caixas de engrenagens planetárias são excepcionalmente adequadas para aplicações de alta precisão quando fabricadas com tolerâncias e componentes de precisão adequados. Os principais indicadores de precisão incluem baixa folga (geralmente abaixo de 1 minuto de arco em modelos de precisão), alta rigidez torcional e excelente repetibilidade posicional. Para aplicações que exigem extrema precisão, especialistas caixa de engrenagens planetárias de precisão os projetos incorporam recursos como rolamentos pré-carregados, engrenagens retificadas de precisão e perfis de dentes otimizados. Essas características tornam as caixas de engrenagens planetárias ideais para robótica, aeroespacial, equipamentos médicos e outras aplicações que exigem controle exato de movimento.

Que manutenção as caixas de engrenagens planetárias exigem?

As caixas de engrenagens planetárias requerem manutenção relativamente mínima em comparação com muitos outros componentes de transmissão de potência, mas o cuidado adequado prolonga significativamente a vida útil. As atividades de manutenção primária incluem lubrificação regular de acordo com as especificações do fabricante, inspeção periódica da integridade da vedação e monitoramento de ruídos incomuns ou aumentos de temperatura. Moderno manutenção de caixa de engrenagens planetárias as práticas enfatizam o monitoramento baseado na condição em vez da substituição em intervalos fixos, utilizando análise de vibração, análise de óleo e monitoramento térmico para prever as necessidades de manutenção antes que ocorra uma falha.

Como faço para selecionar entre caixas de engrenagens planetárias em linha e em ângulo reto?

A seleção entre caixas de engrenagens planetárias em linha (coaxiais) e de ângulo reto depende principalmente das restrições espaciais e dos requisitos de eficiência dentro de sua aplicação específica. Os projetos coaxiais oferecem maior eficiência e normalmente maior densidade de torque, tornando-os ideais quando o alinhamento de entrada e saída é simples. As configurações em ângulo reto resolvem desafios espaciais onde o motor principal deve ser posicionado perpendicularmente ao componente acionado, embora com uma ligeira compensação de eficiência devido ao estágio adicional da engrenagem cônica. Considere o layout completo do sistema, a acessibilidade para manutenção e os requisitos de eficiência ao tomar esta decisão fundamental de seleção.
