A comparação das características de redutores planetários e redutores de engrenagem helicoidal

Um redutor é um mecanismo intermediário que conecta a fonte de energia e o atuador, combinando velocidade e transmitindo torque. Existem muitos tipos de redutores, incluindo redutores harmônicos, redutores RV, redutores de engrenagens planetárias e redutores de engrenagem helicoidal.

Entre esses tipos de redutores, os redutores de engrenagem planetária e os redutores de engrenagem helicoidal são muito comuns em transmissão mecânica e automação industrial e são os principais produtos da Shanghai SGR Heavy Industry Machinery Co., Ltd., um fabricante de redutores de longa data. Com mais de 15 anos de experiência em pesquisa e desenvolvimento e produção de redutores industriais, a SGR compilou uma comparação detalhada entre redutores de engrenagens planetárias e redutores de engrenagens helicoidais.

(1) Redutor de engrenagem planetária

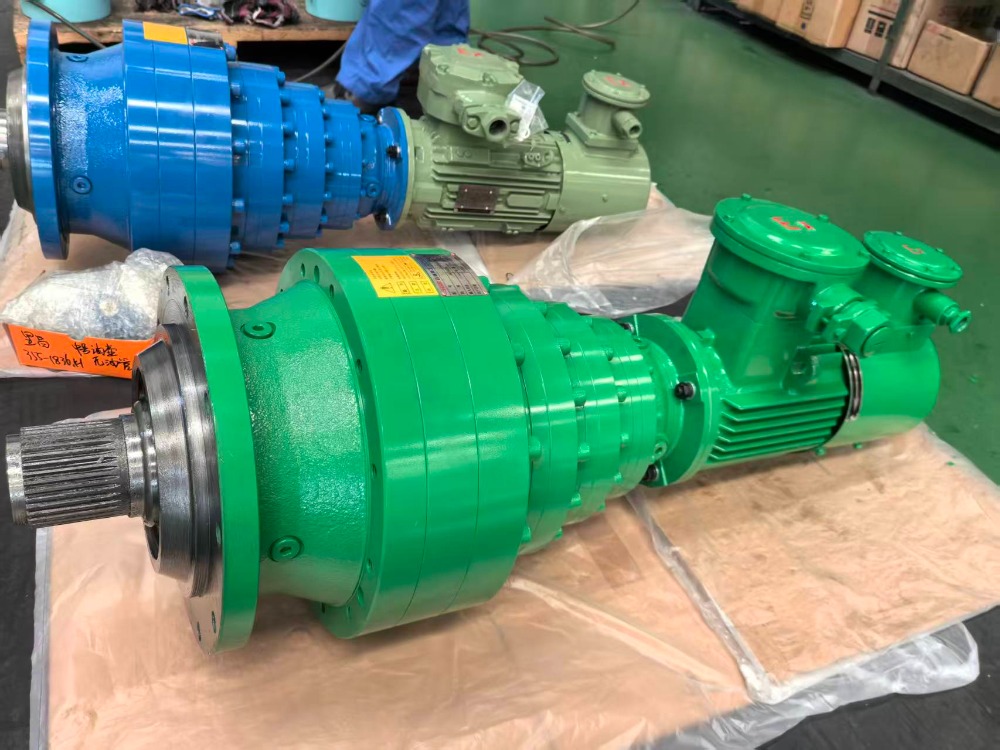

Um redutor de engrenagem planetária é um dispositivo de transmissão mecânica que consiste em uma engrenagem solar, engrenagens planetárias, um transportador planetário e uma coroa interna. Ele transmite energia girando uma série de engrenagens planetárias em torno de uma engrenagem solar central e pode obter um grande efeito de amplificação de torque em um espaço relativamente pequeno.

Quatro características principais do redutor de engrenagem planetária:

1.Alta eficiência de transmissão e estrutura compacta

A eficiência de transmissão dos redutores planetários é geralmente superior a 90%, com baixa perda de energia e alta eficiência de transmissão. Os redutores planetários utilizam um sistema de engrenagens planetárias com estrutura relativamente compacta, tornando-os adequados para cenários de aplicação com espaço limitado.

2. Ampla faixa de relação de transmissão e forte capacidade de carga

Os redutores de engrenagens planetárias podem atingir uma relação de transmissão maior combinando engrenagens de diferentes tamanhos. Como várias engrenagens funcionam simultaneamente, os redutores planetários têm maior capacidade de carga e podem suportar cargas radiais e axiais maiores.

3.Boa estabilidade e controle preciso

As engrenagens de um redutor planetário são distribuídas uniformemente e as cargas em cada componente são equilibradas, resultando em melhor estabilidade e suavidade. Atualmente, a maioria dos redutores planetários usa um design de baixa folga, o que reduz a folga, melhora a precisão da transmissão e garante a precisão e estabilidade da transmissão durante a operação de longo prazo.

4. Longa vida e ampla aplicação

A força uniforme nas engrenagens e o processo de fabricação de alta qualidade proporcionam ao redutor planetário uma longa vida útil.

Por exemplo, as engrenagens dos redutores planetários da SGR são feitas de 20CrMnTi, carburadas e temperadas, depois retificadas. Eles oferecem vantagens como distribuição de carga multidentes, operação estável e confiável e alta eficiência mecânica. Os redutores de engrenagem planetária da SGR são amplamente utilizados em vários setores industriais, incluindo máquinas de construção, máquinas auxiliares marítimas, máquinas de mineração e máquinas de impressão e tingimento de têxteis.

（2） Redutor de engrenagem helicoidal

Um redutor de engrenagem helicoidal consegue redução de velocidade e amplificação de torque entre os eixos de entrada e saída por meio do engrenamento de uma roda helicoidal e uma roda helicoidal. A roda sem-fim é uma engrenagem com formato helicoidal, enquanto o sem-fim é o eixo de transmissão, normalmente em formato de espiral. Este engrenamento entre os dois confere ao redutor de engrenagem helicoidal suas características de transmissão exclusivas.

Quatro características principais do redutor de engrenagem helicoidal:

1.Estrutura compacta, pode alcançar grande taxa de redução

Os redutores de engrenagem helicoidal requerem apenas uma roda sem-fim e uma roda sem-fim, o que os torna relativamente compactos. Eles normalmente têm uma grande taxa de redução, variando de 10:1 a 100:1 ou até mais, permitindo alta saída de torque e tornando-os adequados para aplicações que exigem alta potência.

2. travamento automático exclusivo

Os redutores de engrenagem helicoidal têm uma forte propriedade de travamento automático, evitando que o sem-fim gire ao acionar a roda sem-fim. Isto aumenta a segurança e os torna muito úteis em aplicações onde é necessário evitar a queda livre da carga. A função de travamento automático também reduz a ocorrência de acidentes nas áreas mecânica e industrial.

3. resistente ao desgaste e durável, longa vida útil

Agora no mercado, os redutores de engrenagem helicoidal são normalmente feitos de bronze ou outros materiais resistentes ao desgaste, oferecendo resistência ao desgaste e durabilidade superiores. Esses materiais são adequados para condições operacionais de alta carga e longo prazo, prolongando a vida útil do redutor de engrenagem helicoidal.

Além disso, a engrenagem helicoidal em um redutor de engrenagem helicoidal normalmente utiliza um perfil de dente evolvente. Este design garante um engate mais suave entre o sem-fim e a roda sem-fim, reduzindo choques e vibrações, melhorando assim a eficiência da transmissão e a vida útil.

4. Operação suave e baixo ruído

Nos redutores de rosca sem-fim, o engrenamento entre a roda sem-fim e o sem-fim é muito suave, reduzindo assim o ruído. Além disso, os redutores de engrenagem helicoidal modernos geralmente são fabricados com máquinas-ferramentas CNC, garantindo a precisão dimensional básica e a precisão do perfil do dente do sem-fim e da roda sem-fim, e reduzindo significativamente a vibração e o ruído durante a operação.

Por exemplo, o sem-fim dos redutores de engrenagem helicoidal da SGR é feito de 20CrMnTi, carburado e temperado, depois retificado, e a roda sem-fim é construída em liga de bronze de alto desempenho, resultando em resistência ao desgaste de longa duração, alta eficiência de transmissão e longa vida útil.

Em comparação com pares de engrenagens helicoidais e sem-fim cilíndricas semelhantes, ele oferece capacidade de carga e eficiência de transmissão significativamente melhoradas. Ele também possui travamento automático mecânico em altas taxas de velocidade, aumentando efetivamente a segurança das máquinas. A SGR, em colaboração com universidades relevantes, conduziu pesquisas sistemáticas sobre design, processo, produção, montagem e testes, na esperança de promover o desenvolvimento e a promoção desta tecnologia de transmissão inovadora inventada pelos chineses. As dimensões de montagem são intercambiáveis ​​com unidades de engrenagem helicoidal CAVEX® de uma empresa estrangeira, e os principais componentes da transmissão também podem ser personalizados.

（3） As diferenças nos campos de aplicação dos dois redutores

Os redutores de engrenagens planetárias são adequados para aplicações que exigem alta eficiência de transmissão, transmissão precisa e uma pequena taxa de redução. As áreas e equipamentos de aplicação específicos geralmente incluem: linhas de produção automatizadas, escavadeiras, guindastes, equipamentos de mineração, turbinas eólicas, equipamentos de processamento de alimentos, máquinas têxteis, máquinas de impressão, etc.

Os redutores de engrenagem helicoidal são adequados para campos industriais e mecânicos que exigem grande saída de torque, forte travamento automático e grande taxa de redução. As áreas de aplicação específicas incluem: guindastes, guinchos, elevadores, plataformas elevatórias, sistemas de correias transportadoras, máquinas de embalagem, equipamentos de processamento de alimentos, equipamentos químicos, equipamentos de impressão e algumas máquinas agrícolas.

Cada redutor de engrenagem planetária e redutor de engrenagem helicoidal tem suas próprias vantagens exclusivas e cenários aplicáveis. Em aplicações industriais e mecânicas, qual redutor deve ser selecionado depende, em última análise, das necessidades específicas da aplicação e dos requisitos do ambiente de trabalho. (Autor, SGR, Angie Zhang)
