Compreendendo as caixas de engrenagens sem-fim de envelope duplo: um mergulho profundo no design e na aplicação

No mundo da transmissão de potência, alcançar alto torque e operação suave em um espaço compacto é um desafio constante de engenharia. Entre as diversas soluções, a caixa de engrenagens sem-fim de duplo envelope destaca-se como um design único e altamente eficaz para aplicações exigentes. Ao contrário das engrenagens sem-fim padrão, esta configuração oferece um contato superficial significativamente maior entre o sem-fim e a engrenagem, levando a uma capacidade de suporte de carga e durabilidade superiores. Este artigo fornece uma exploração abrangente da tecnologia de engrenagem helicoidal de envelope duplo, suas vantagens, casos de uso ideais e critérios de seleção críticos para ajudá-lo a compreender seu papel fundamental nas máquinas modernas.

O que é uma engrenagem helicoidal de envelope duplo?

Uma engrenagem helicoidal de envelope duplo é um tipo especializado de sistema de engrenagem em que tanto a engrenagem helicoidal (o parafuso) quanto a engrenagem helicoidal (a roda) têm garganta ou formato de ampulheta. Isso significa que o sem-fim envolve a engrenagem e, simultaneamente, a engrenagem envolve o sem-fim. Esta ação de envolvimento duplo cria uma área de contato muito maior entre os dentes correspondentes em comparação com um conjunto de engrenagem helicoidal de envolvimento único ou cilíndrica. O principal benefício deste projeto complexo é sua capacidade de transmitir cargas de torque excepcionalmente altas sem comprometer a compactação inerente aos projetos de engrenagem helicoidal. A geometria complexa requer fabricação precisa, mas recompensa com desempenho incomparável em ambientes agressivos.

• Maior área de contato: O design com garganta permite que vários dentes compartilhem a carga simultaneamente, reduzindo drasticamente a tensão nos dentes individuais da engrenagem.
• Fabricação de precisão: A produção desses componentes requer máquinas CNC avançadas e rigoroso controle de qualidade para garantir uma malha perfeita e um desempenho ideal.
• Distribuição de carga superior: A carga não está concentrada em um único ponto, mas é distribuída por uma superfície mais ampla, minimizando o desgaste.

Principais vantagens das engrenagens helicoidais de duplo envelope

A geometria única do caixa de engrenagens sem-fim de duplo envelope se traduz em diversas vantagens operacionais distintas que o tornam a escolha preferida para aplicações pesadas. Essas caixas de câmbio são projetadas para se destacarem onde outras podem falhar, oferecendo uma combinação de potência, confiabilidade e longevidade. Os pontos a seguir detalham os principais benefícios que diferenciam este projeto de caixa de câmbio de seus equivalentes.

• Maior capacidade de torque: A área de contato ampliada permite que o sistema lide com cargas de choque e sustente a saída de alto torque de forma mais eficaz do que as engrenagens helicoidais padrão.
• Maior durabilidade e longevidade: Com estresse reduzido por área da unidade, os componentes sofrem menos desgaste, levando a uma vida operacional mais longa e a necessidades de manutenção reduzidas.
• Design compacto para altas taxas de redução: Eles fornecem altas taxas de redução de estágio único em um pacote relativamente pequeno, economizando espaço valioso no layout do maquinário.
• Operação mais silenciosa: O engate suave de vários dentes geralmente resulta em um desempenho mais silencioso e suave, o que é fundamental em ambientes sensíveis ao ruído.

Comparação: Envelopamento Duplo vs. Engrenagens sem-fim padrão

Ao selecionar uma caixa de engrenagens, é crucial compreender as diferenças de desempenho entre uma engrenagem helicoidal de corpo duplo e uma engrenagem helicoidal cilíndrica padrão. A tabela abaixo descreve as principais distinções que afetam a adequação da aplicação.

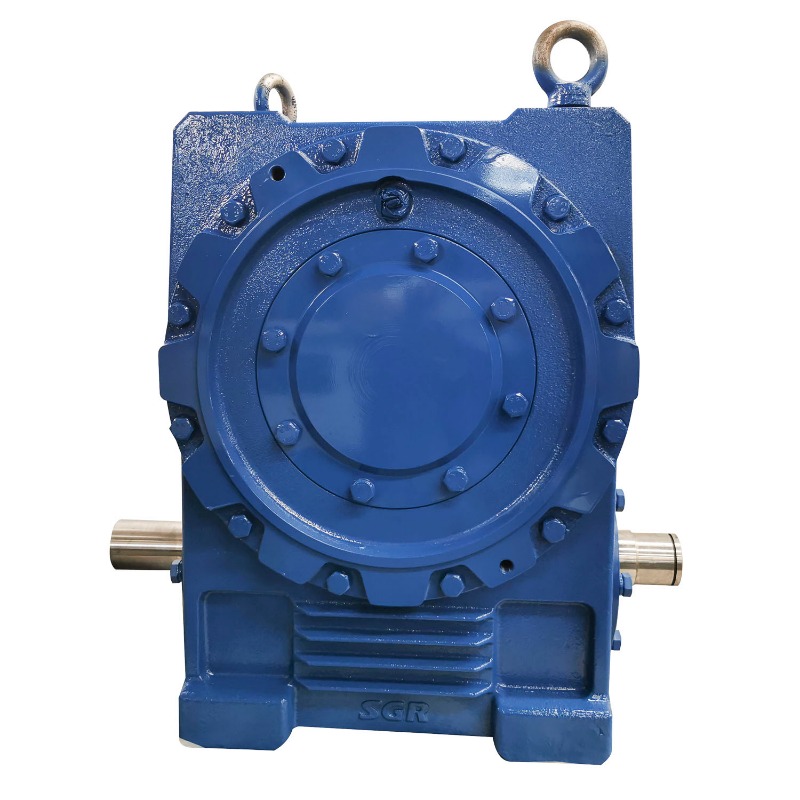

Redutor de engrenagem helicoidal de envolvimento duplo de alta eficiência

Otimizando o Desempenho com Design de Engrenagem de Envoltório Duplo

Para aproveitar totalmente as capacidades de um design de engrenagem de envelope duplo , vários fatores devem ser considerados meticulosamente. A otimização não envolve apenas selecionar a caixa de câmbio; trata-se de integrá-lo corretamente em um sistema. O alinhamento, a lubrificação e o gerenciamento térmico adequados são fundamentais para alcançar o desempenho e a vida útil prometidos. Ignorar estes aspectos pode anular as vantagens inerentes deste design robusto.

• Alinhamento de precisão: O desalinhamento é a principal causa de falha. Estas unidades devem ser instaladas com extremo cuidado para garantir que o sem-fim e a engrenagem estejam perfeitamente posicionados um em relação ao outro.
• Sistemas avançados de lubrificação: O alto contato deslizante gera calor. Um sistema de lubrificação dedicado com óleo de alta qualidade e alta viscosidade é essencial para reduzir o atrito, dissipar o calor e evitar o desgaste.
• Gerenciamento Térmico: Para operações contínuas de alta carga, métodos de resfriamento externos, como ventiladores ou trocadores de calor, podem ser necessários para manter as temperaturas operacionais ideais.
• Seleção de materiais: O sem-fim é normalmente feito de aço temperado, enquanto a engrenagem geralmente é feita de uma liga de bronze mais macia para gerenciar com eficácia as características de atrito e desgaste.

Aplicações industriais de caixas de engrenagens helicoidais para serviços pesados

A natureza robusta caixas de engrenagens helicoidais para serviços pesados torna-os indispensáveis em indústrias onde os equipamentos são levados ao seu limite. Sua capacidade de fornecer torque massivo em um espaço compacto e suportar cargas de choque repentinas os torna a base do maquinário pesado. Desde a movimentação de imensos pesos na mineração até o posicionamento preciso na indústria aeroespacial, essas caixas de engrenagens são os heróis anônimos do controle de movimento.

• Mineração e Processamento Mineral: Usado em transportadores, britadores e talhas onde a confiabilidade sob carga extrema não é negociável.
• Equipamento de construção: Essencial para acionamentos de giro de escavadeiras, mecanismos de elevação de guindastes e tambores de betoneiras.
• Manuseio de materiais:
• Siderúrgicas e laminadoras: Empregado em mesas rolantes e manipuladores que manuseiam metal em brasa sob tremenda força.
• Aeroespacial e Defesa: Encontrado em sistemas de lançamento de mísseis e mecanismos de posicionamento de satélite que exigem movimentos precisos sob alto estresse.

Selecionando uma caixa de engrenagens de redução de alto torque

Escolhendo o certo caixa de redução de alto torque é uma decisão crítica que afeta a eficiência, o custo e a confiabilidade de todo o seu sistema. O processo de seleção vai além da simples revisão das classificações de torque e envolve uma visão holística dos requisitos da aplicação, das condições ambientais e dos custos do ciclo de vida. Uma abordagem metódica garante que você obtenha uma caixa de câmbio que não seja apenas adequada, mas ideal para suas necessidades específicas.

• Definir características de carga: Analise a natureza da carga (constante, variável, choque), sua magnitude e o torque de partida necessário.
• Determine a taxa de redução e a velocidade de saída: Calcule a relação necessária para atingir a velocidade de saída desejada a partir das RPM do motor de entrada.
• Avalie as condições ambientais: Considere fatores como temperatura ambiente, presença de poeira ou umidade e espaço disponível para instalação.
• Avalie o fator de serviço: Sempre selecione uma caixa de engrenagens com um fator de serviço que leve em conta possíveis sobrecargas e a severidade de sua aplicação.
• Considere o custo do ciclo de vida: Olhe além do preço de compra inicial. Considere a manutenção esperada, a eficiência energética e os custos de tempo de inatividade.

Especificações principais a serem revisadas

Ao revisar as planilhas de dados do fabricante para um redutor de velocidade de engrenagem helicoidal , preste muita atenção a essas especificações críticas para garantir uma combinação perfeita para sua aplicação.

Perguntas frequentes

Qual é a principal diferença entre uma engrenagem helicoidal de envelope simples e dupla?

A diferença fundamental está em sua geometria. Em um conjunto de engrenagem helicoidal de envelope único (ou cilíndrico), apenas a engrenagem helicoidal é estrangulada para envolver parcialmente o sem-fim cilíndrico. Em um caixa de engrenagens sem-fim de duplo envelope , tanto a minhoca quanto a engrenagem estão com garganta. Isso cria uma minhoca em forma de ampulheta que envolve a engrenagem e uma engrenagem que envolve simultaneamente a minhoca. Esta ação de envolvimento duplo resulta em uma área de contato significativamente maior entre os dentes engrenados, o que é a chave para sua maior capacidade de torque e durabilidade em comparação com o design de envolvimento único.

Por que as caixas de engrenagens sem-fim de envelope duplo são mais caras?

O custo mais elevado de um caixa de engrenagens sem-fim de duplo envelope é diretamente atribuído ao seu complexo processo de fabricação. A geometria em forma de ampulheta do sem-fim e da engrenagem é extremamente difícil de produzir. Requer máquinas CNC especializadas e de precisão e um rigoroso controle de qualidade para garantir que os dois componentes se encaixem perfeitamente na grande área de contato. O tempo adicional de usinagem, a experiência e os processos de inspeção envolvidos na criação dessa ação conjugada precisa contribuem para um custo inicial mais alto do que as caixas de engrenagens sem-fim padrão, embora isso seja frequentemente justificado por seu desempenho superior e longevidade em aplicações exigentes.

Como faço para manter uma engrenagem helicoidal de envelope duplo?

Manter um acionamento por engrenagem helicoidal de duplo envolvimento está centrado na lubrificação adequada e no monitoramento das condições. Em primeiro lugar, é fundamental utilizar o tipo e a viscosidade exatos de lubrificante especificados pelo fabricante, pois o alto contato deslizante depende inteiramente de uma película de óleo robusta. Verifique regularmente os níveis de óleo e procure sinais de contaminação ou degradação. Em segundo lugar, monitore a temperatura operacional e ouça mudanças no som, pois superaquecimento ou ruído incomum podem indicar desalinhamento, sobrecarga ou problemas de lubrificação. Por fim, siga um cronograma rigoroso de manutenção preventiva para trocas de óleo e inspeções para abordar proativamente o desgaste e garantir a máxima vida útil.

Uma caixa de engrenagens sem-fim pode ser usada para parar ou segurar uma carga?

Sim, uma das vantagens inerentes de qualquer projeto de engrenagem helicoidal, incluindo o duplo envelope tipo, é a sua capacidade natural de evitar a condução em marcha-atrás. Devido ao alto atrito e ao ângulo específico da rosca sem-fim, o sistema é normalmente autotravante. Isso significa que uma força aplicada ao eixo de saída (a engrenagem) não pode retroceder o eixo de entrada (o sem-fim). Esse recurso faz redutor de velocidade de engrenagem helicoidals excelente para aplicações como transportadores em inclinações, guinchos e elevadores, onde é necessário um mecanismo de retenção à prova de falhas para evitar que a carga desça incontrolavelmente em caso de perda de energia.

Quais são os sinais de falha em uma caixa de engrenagens helicoidais para serviços pesados?

Reconhecendo os primeiros sinais de fracasso em um caixa de engrenagens helicoidais para serviços pesados pode evitar tempos de inatividade catastróficos. Os principais indicadores incluem um aumento notável na temperatura operacional, que muitas vezes indica problemas de lubrificação ou sobrecarga. Ruídos incomuns, como rangidos, batidas ou gemidos excessivos, sugerem desgaste, corrosão ou desalinhamento dos dentes da engrenagem. Vazamentos de óleo visíveis ao redor das vedações indicam falha na vedação, o que pode levar a uma lubrificação inadequada. Finalmente, uma perda de precisão posicional ou um aumento na folga (movimento livre) no eixo de saída são sinais mecânicos claros de desgaste interno que requerem investigação e manutenção imediatas.
