Controle de precisão da transmissão de energia: Estratégias de design e aplicação de redutores de engrenagem planetária

Conceitos básicos e princípios de trabalho de Redutores de engrenagem planetária

Os redutores de engrenagem planetária, também conhecidos como caixas de engrenagens planetárias, são um tipo de dispositivo de transmissão de precisão e alta eficiência. Sua função principal é reduzir a velocidade e aumentar o torque. Eles são nomeados para sua estrutura de transmissão "planetária" exclusiva, onde os componentes do núcleo giram em torno de uma engrenagem central, assim como os planetas que orbitam o sol.

Componentes principais e suas funções

Um redutor de engrenagem planetária padrão consiste em quatro peças principais:

1. Engrenagem solar : Localizado no centro do sistema de engrenagens, é a engrenagem de acionamento. Normalmente se conecta ao motor ou outra fonte de energia e serve como entrada de energia.
2. Engrenagens do planeta : Várias engrenagens distribuídas uniformemente ao redor da engrenagem solar. Montados no transportador do planeta, eles giram em seus próprios eixos enquanto giram em torno da engrenagem solar.
3. Planeta transportadora : A estrutura que segura e conecta todas as engrenagens do planeta. É o final de saída do redutor de engrenagem planetária , entregeo poder, fazendo com que as engrenagens do planeta giram.
4. Equipamento do anel : Uma engrenagem de anel de dente interno que envolve todas as engrenagens do planeta. Geralmente é fixo e atua como a engrenagem acionada.

Princípio de trabalho

O processo de trabalho de um redutor de engrenagem planetária pode ser resumido da seguinte forma:

1. Entrada de energia : Um motor ou outra fonte de energia aciona o engrenagem solar Para girar em alta velocidade.
2. Transmissão de energia : O rotação engrenagem solar combina com o circuito engrenagens do planeta , fazendo com que eles girassem em seus próprios eixos.
3. Rotação e revolução : Desde o Equipamento do anel é fixo, o engrenagens do planeta são empurrados pelo engrenagem solar , fazendo com que eles girem em torno do eixo central da engrenagem solar enquanto giravam em seus próprios eixos. Esta revolução impulsiona o Planeta transportadora .
4. Saída de energia : O Planeta transportadora's A velocidade de rotação é significativamente menor que a engrenagem solar's velocidade, mas seu torque é amplificado. Portanto, o Planeta transportadora Serve como final de saída, alcançando o efeito da redução de velocidade e da amplificação de torque.

Comparação de parâmetros: planetário vs. outros tipos de transmissão

Para destacar suas vantagens, aqui está uma breve comparação de Redutores de engrenagem planetária Com outros tipos de transmissão tradicionais, como redutores de engrenagem de eixo paralelo e acionamentos de engrenagem de minhoca.

Redutores de engrenagem planetária: Design, Applications, and Selection Guide

Os redutores de engrenagem planetária tornaram -se um componente central dos modernos sistemas de acionamento de precisão devido à sua estrutura exclusiva e excelente desempenho. Compreender seu design, campos de aplicação e métodos de seleção corretos são cruciais para garantir a operação eficiente e estável do equipamento.

Estratégias de aplicação para redutores de engrenagem planetária

Graças à sua alta precisão, alta densidade de torque e tamanho compacto, Redutores de engrenagem planetária desempenhar um papel crítico em várias indústrias. Suas principais áreas de aplicação incluem:

• Unidade de precisão : Em equipamentos de automação, máquinas -ferramentas CNC, juntas de robô, dispositivos médicos e máquinas de impressão, redutor de engrenagem planetárias são usados ​​para obter velocidade precisa e controle de posição. Sua reação baixa e alta rigidez são essenciais para garantir trajetórias de movimento precisas e precisão de posicionamento repetível.
• Aplicações para serviços pesados : Em equipamentos que precisam suportar enorme torque, como em metalurgia, mineração, máquinas de construção (por exemplo, guindastes, escavadeiras) e turbinas eólicas, redutor de engrenagem planetárias pode transmitir com segurança imenso energia enquanto reduz o tamanho e melhorando a eficiência geral do equipamento.
• Aplicações de ambiente especial : Alguns projetados especialmente redutor de engrenagem planetárias pode se adaptar a ambientes extremos. Por exemplo, modelos com focas e lubrificantes especiais podem trabalhar de forma estável em condições adversas, como altas temperaturas, baixas temperaturas, vácuo ou salas de limpeza, garantindo a continuidade das linhas de produção.

Guia de seleção para Redutores de engrenagem planetária

Selecionando a direita redutor de engrenagem planetária é a chave para garantir seu desempenho e longevidade. Aqui estão os principais parâmetros e etapas a considerar durante a seleção:

1. Considerações sobre parâmetros de desempenho
   • Razão : Determinado pelas velocidades de saída e entrada necessárias. Geralmente é expresso como uma proporção inteira (por exemplo, 3: 1, 5: 1, 10: 1).
   • Torque nominal : O maximum output torque that the redutor de engrenagem planetária pode lidar com continuamente e com segurança em condições nominal. O torque de operação necessário deve ser menor ou igual a esse valor.
   • Retaliação : O angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Velocidade de saída nominal : O output speed at which the reducer can operate stably for extended periods under rated torque.
   • Eficiência : O ratio of output power to input power, representing energy loss. The efficiency of a single-stage redutor de engrenagem planetária é tipicamente muito alto (> 97%).
2. Método de montagem e interface
   • Eixo de flange e entrada : Deve combinar perfeitamente com o flange de montagem e o diâmetro do eixo do motor. Os tipos de interface comuns incluem eixos cilíndricos, splines ou com chave.
   • Interface final de saída : Escolha o formulário de saída apropriado com base nos requisitos de carga, como um eixo de saída sólido, um eixo oco com uma chaveta ou uma saída montada em flange.
3. Fatores ambientais
   • Temperatura operacional : Confirme que o redutor pode operar de forma estável dentro da faixa de temperatura ambiente esperada e, se necessário, escolha lubrificantes de alta ou baixa temperatura.
   • Classificação de proteção de entrada (IP) : Selecione a redutor de engrenagem planetária com a classificação IP apropriada com base nas condições de poeira e umidade do ambiente de trabalho para proteger os componentes internos contra danos.

Comparação de parâmetros principais de redutor de engrenagem planetária

Para ajudar a entender como as diferentes especificações de Redutores de engrenagem planetária Atender a diferentes necessidades, aqui está uma comparação dos principais parâmetros:

Otimização de desempenho e perspectiva do setor

O desenvolvimento futuro da tecnologia de redutor de equipamentos planetários está intimamente ligada à demanda por alto desempenho, inteligência e sustentabilidade. O caminho de desenvolvimento de Shanghai SGR Heavy Machinery Co., Ltd. confirma essas tendências, particularmente em compactação, modularidade, baixa vibração, baixo ruído , e high-end R&D .

Estratégias para otimizar o desempenho do redutor de engrenagem planetária

Para atender às demandas de maior precisão em aplicações industriais, a otimização de desempenho de Redutores de engrenagem planetária concentra -se nos seguintes aspectos:

1. Design modular e padronizado :
   • Estratégia : Ao projetar os componentes principais do redutor de engrenagem planetária (como o conjunto de engrenagens, a carcaça) de maneira modular, produtos com diferentes índices de engrenagem, torques e métodos de montagem podem ser montados rapidamente. Isso reduz significativamente o tempo de personalização e reduz os custos de produção. A Shanghai SGR Heavy Machinery Co., Ltd. segue essa tendência da indústria, integrando esse conceito à sua linha de produtos para melhorar a eficiência da produção e a capacidade de resposta do mercado.
   • Parâmetro Comparison : Design modular oferece vantagens significativas em prazo de entrega and custo comparado à personalização completa.

     	Produtos modulares	Produtos personalizados
     	Curto prazo de entrega, menor custo .	Tempo de entrega mais longo, custo mais alto .

2. Tecnologia de redução de ruído e vibração :
   • Estratégia : Reduzindo o ruído e vibração do redutor de engrenagem planetária é a chave para melhorar seu desempenho e experiência do usuário. Isso é alcançado principalmente otimizando o perfil do dente da engrenagem, usando processos de retificação de alta precisão (como a máquina de moagem de perfil complexo de quatro eixos de Shanghai SGR) e selecionar materiais de alojamento de alto desempenho e estruturas de amortecimento. A montagem e o equilíbrio precisos também reduzem efetivamente as fontes de vibração.
   • Comparação de tecnologia :

     	Engrenagens padrão de esporão	Engrenagens helicoidais	Engrenagens de aterramento de precisão
     	Ruído e vibração maiores , Adequado para aplicações com requisitos de baixo ruído.	Ruído e vibração menores , maior capacidade de carga, adequada para aplicações de alto torque e alta precisão.	Ruído extremamente baixo e vibração , maior precisão, representando uma tecnologia principal para fabricantes de ponta como Shanghai SGR.

Tendências futuras em Redutor de engrenagem planetária Tecnologia

Com base no desenvolvimento de Shanghai SGR Heavy Machinery Co., Ltd., As principais tendências futuras do setor incluem:

1. Inteligência e digitalização :
   • Tendência : Futuro redutor de engrenagem planetárias será mais do que apenas componentes mecânicos simples. Ao integrar sensores, eles podem monitorar sua própria temperatura, vibração e status de lubrificação em tempo real e fazer o upload dos dados na nuvem para análise. Isso permitirá manutenção preditiva , fornecendo avisos precoces antes que ocorram falhas e, assim, impedindo o tempo de inatividade dispendioso.
   • Relevância para Xangai SGR : O company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Leve e alta integração :
   • Tendência : Como equipamentos de robótica e automação exigem tamanho menor e menor peso, redutor de engrenagem planetárias estão evoluindo para se tornar mais compacto e mais leve. Novos materiais, processos de fabricação (como tecnologia de moldagem integrada) e projetos estruturais otimizados permitirão que os redutores obtenham tamanhos menores e pesos mais leves, mantendo a alta capacidade de carga.
3. High-Precision Manufacturing and R&D :
   • Tendência : Alta precisão é o núcleo de um redutor de engrenagem planetária's competitividade. Ter equipamentos avançados como o instrumento de medição toroidal e de medição de HOB inovados no mercado interno e uma equipe de P&D composta por PhDs e engenheiros seniores é essencial para melhorar a precisão do produto e a construção de um fosso tecnológico. O sucesso da Shanghai SGR Heavy Industry Machinery Co., Ltd. é uma prova de seu investimento de longo prazo em equipamentos e talentos de ponta.

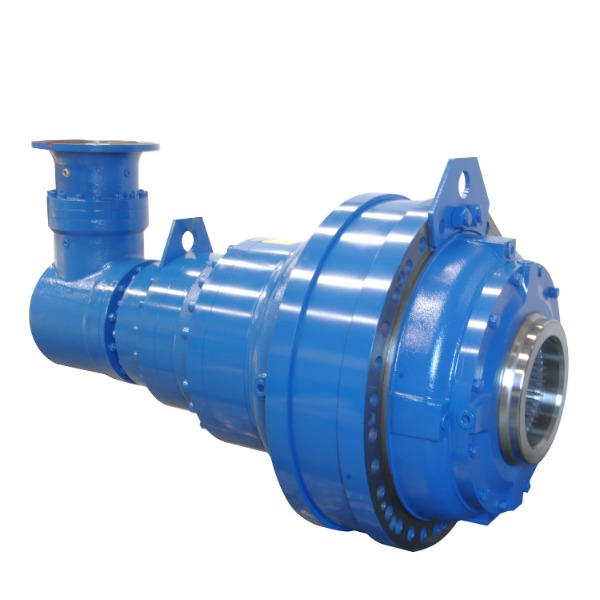

Caixa de engrenagem planetária de torque de entrada de entrada de entrada do flange com motor
